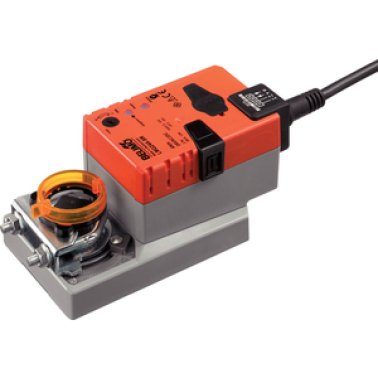

LMQ-24A(-SR) • Belimo zsalumozgató motor, 4Nm, 0.8 m2-ig, nyit-zár, gyorsjnyitású

[Műszaki adatlap] Adatlap

Jellemzők

Brand: Belimo

Rugó visszatérítésű zsalumozgató max. 0.8 m² keresztmetszetű légmennyiség szabályzó zsaluhoz, vészállás funkcióval, nyit/zár vezérléssel (nem alkalmazható 3 pontos vezérléshez), 4 Nm hajtómű forgatónyomatékkal. A zsalu tengelyére egyszerűen, közvetlenül felszerelhető egy univerzális bilincs segítségével. Elfordulásgátló szerkezettel együtt szállítva. SR típus: folytonos működésű.

Kivitel

Burkolattípus: UL 2-es burkolattípus
Környezeti hőmérséklet: -30...40°C
Forgatónyomaték: 4 Nm
Vezérlés típusa
- LMQ-24A: nyit/zár (nem alkalmazható 3 pontos vezérléshez)
- LMQ-24A-SR: vezérlés moduláló 2...10 V
Hajtómű mozgásiránya: választható 0 (óramutató járásával ellentétes forgásirány) / 1 (óramutató járásával megegyező forgásirány) kapcsolóval
Kézi felülbírálás: Nem
Elfordulási szög: max 95°
Futásidő (motor): 2.5 mp / 90°
Mechanikus kapcsolódás: Univerzális rögzítőbilincs 8...26.7 mm
IP védelem: IP54
NEMA védelmi mód: NEMA 2
24V-os kivitel:
- Elektromos betáplálás: AC 19.2...28.8 V / DC 21.6...28.8 V
- Áramfogyasztás (működési) 13 W
- Áramfogyasztás (tartós) 2 W
- Energiafogyasztás a vezetékek méretezéséhez 23 VA
- Tápellátás vezérlésének csatlakozása:
  - Kábel LMQ-24A: 1 m, 3x 0.75 mm²
  - Kábel LMQ-24A-SR: 1 m, 4x 0.75 mm²
- Y vezérlőjel: moduláló, DC 0 ... 10 V, bemeneti impedancia 100 kU
- Működési tartomány: DC 2...10 V
- Állásvisszajelzés: DC 2...10 V

Beépítés

Univerzális rögzítőbilinccsel egyszerűen közvetlenül a zsalutengelyre szerelhető

Kiírási szöveg minta

Az 5 Nm nyomatékú nyit/zár zsalumozgató max. 0.8 m² zsaluméretig, 24V-os elektromos betáplálással, közvetlenül a zsalu tengelyére szerelhető motorral, nyit/zár (nem alkalmazható 3 pontos vezérléshez). Beépített 0-100% segédkapcsoló (S típus), választható forgásiránnyal, max. 95°-os elfordulási szöggel, 2.5 mp / 90° futási idővel, mechanikus végállás kapcsolóval. II. besorolással, teljesen szigetelt kivitelben, IP 54 védettségben minden állásnál. EMC: CE 2014/30/EU alapján. CAIROX típus: LMQ-24A(-SR)

Rendelési példa

LMQ-24A-SR

LMQ = Zsalumozgató motor típusa, max zsaluméret: 0.8 m², 4Nm

24 = 24V-os elektromos betáplálás

A = Standard kivitel

SR = Folytonos működésű

Tartozékok, kiegészítők

Segédkapcsolók (végállásjelzők), S1A (1-állású) vagy S2A (2-állású)
Tengelyhosszabbító, Z-NM..A
