SC90+ • Csőbe tolható tűzvédelmi visszacsapószelep, EI90S
- [Műszaki adatok] Adatlap
- [Gyors kiválasztási jelleggörbe] Adatlap
- [Revit (RFA)] BIM
- [ACAD (DWG)] BIM
Jellemzők
- Acél
- Szigeteletlen
- Befúvásra / Elszívásra
- Csőbe csúsztatható
- EI90S
Brand: Cairox

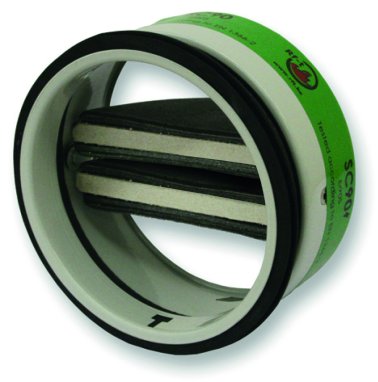

Az SC90+ típusú csőbe tolható tűzvédelmi visszacsapó csappantyú egy ideális megoldás ideális megoldás a tűz tovább terjedésének megakadályozásához a kis keresztmetszetű légcsatornáknál (80– 200 mm-ig). Két, félkör alakú visszacsapó csappantyú lap van összefogva egy termikus kioldó elemmel. Tűz esetén, amennyiben a levegő hőmérséklete 72°C fölé ér, az olvadóbiztosíték szétold és a két csappantyú elzárja a tűz vagy a füst tovább terjedésének lehetőségét.
Kivitel
- Könnyű súlyú
- Tűzállóság 90 perc
- Az EN 1366-2 szabvány szerint 300 Pa-ig tesztelve
- Karbantartásmentes
- Beltéri telepítésre
- Működési környezeti hőmérséklet: +5°C és +50°C között
- Működési környezeti páratartalom: 30% és 70% között (kondenzáció nem megengedett!)
- Acél készülékház
- Két félkör alakú csappantyúlap
- Hőre duzzadó tömítés
- Légoldali gumitömítés
- Olvadó biztosíték, 72°C
- Rögzítő kampó
- Egypólusú végálláskapcsoló (opció, külön rendelendő)
Beépítés
- Kör keresztmetszetű légcsatornába tolva, tűzszakasz határhoz (fal vagy padló) helyezendő
- Függőlegesen és vízszintesen is beépíthető
- Figyelem: a csappantyú beépítésekor figyelni kell hogy az utólag ellenőrizhető és karbantartható legyen!
Kiírási szöveg minta
Kör alakú tűzvédelmi visszacsapó csappantyú, 90 perc/1,5 óra tűzállósággal, 70°C-os olvadó biztosítékkal, rögzítő kampóval, kör keresztmetszetű légcsatornába tolva, tűzszakasz határhoz (fal vagy padló) helyezve, függőlegesen és vízszintesen is beépíthető kivitelben. CAIROX típus: SC90+
Rendelési példa
SC90+ DN 200
SC90+ = Tűzvédelmi visszacsapó csappantyú típusa, 90 perces tűzállósággal
DN 200 = Névleges csatlakozó átmérő, mm-ben
Tartozékok, kiegészítők
- Végálláskapcsoló, KIT FCU SC
Hasonló termékek
- Kérésre 60 vagy 120 perces kivitelben is rendelhető
