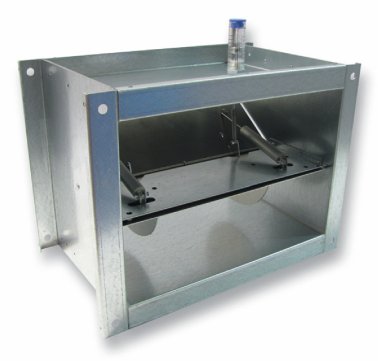

VRRK • Utólag állítható négyszög keresztmetszetű állandó légmennyiség szabályzó (CAV)

Jellemzők

Brand: Cairox

A VRRK állandó légmennyiség szabályozó légcsatornarendszerek légáramának automatikus szabályozásához. Feladata a légmennyiség előre meghatározott célértékének fenntartása a légcsatorna légnyomásának ingadozásától függetlenül. A segédenergia nélküli állandó térfogatáram szabályozókban az áramlásszabályozást egy könnyen mozgó, aszimmetrikus szögű vezérlőpanel biztosítja, amely precíz szabályozási lehetőséget biztosít még alacsony légmennyiség és áramlási sebessége esetén is.

A kívánt nominális légszállítás minden esetben megadandó rendelés esetén!

Kivitel

Horganyzott acél ház
Alumínium szabályzó csappantyú PTFE csapággyal és állítóművel a rezgés megelőzésére
50 és 1000Pa közötti nyomástartományhoz
Keresztmetszeti légsebesség: 3 m/s és 10 m/s között
Alkalmazási hőmérséklet: -30°C és +100°C között
30-as MEZ keret
Gyártási tűrések és légszivárgás a DIN EN 1507 szabvány szerint

Beépítés

Négyszög keresztmetszetű légcsatorna rendszerbe építhető
Vízszintesen és függőlegesen is beépíthető
Az áramlási sebesség változása a teljes nyomástartományban ±10 %. Kisebb, mint 4 m/s alatti légsebesség és vízszintes beépítés esetén az áramlási sebesség eltérése könnyen lehet az előzőleg jelzettnél nagyobb. Kedvezőtlen áramlási viszonyok, szennyezés vagy kisebb merevítések a beépítés során szintén okozhatnak nagyobb légszállítási eltéréseket.
A csappantyú pontos kiegyensúlyozását a vezérlőlapon függőlegesen elhelyezett ellensúly biztosítja, amely minden irányban pontos vezérlési reakciót biztosít. Az légmennyiség szabályzó előtti áramlási profilnak keresztmetszet-kitöltőnek kell lennie, mivel a kedvezőtlen áramlási viszonyok (pl. aszimmetrikus áramlás, nyakkivágás, elhajlás éles peremek körül) negatívan befolyásolhatják a reakciót és a szabályozási viselkedést.
A DIN 12097 szabvány szerint a légcsatornarendszer és a térfogatáram-szabályozó hozzáférhetőségét az üzemeltetés és karbantartás során be kell tartani. Kérjük, vegye figyelembe a tárolási és szerelési utasításokra vonatkozó dokumentumunkat is.

Kiírási szöveg minta

Állandó légmennyiség-szabályzó (CAV) horganyzott acél házzal, mechanikus, automatikus, segédenergia nélküli, négyszög alakú kivitelben, C30-as karima profillal, gyárilag előre beállított nominális légmennyiséggel, utólag a terméken található skálán keresztül állítható kivitelben, nagy pontossággal, könnyen mozgó csappantyúval. 50 Pa-tól 1000 Pa-ig terjedő nyomáskülönbség, 3:1 légmennyiség, -30°C-tól +100°C-ig terjedő hőmérséklet, valamint 3 m/s és 10 m/s közötti keresztmetszeti légsebesség tartományban. Függőlegesen és vízszintesen is beépíthető. Gyártási tűrések és légszivárgás a DIN EN 1507 szabvány szerint. CAIROX típus VRRK

Rendelési példa

VRRK 400 x 200, 500 m³/h

VRRK = Utólag is állítható állandó légmennyiség szabályzó (CAV) típusa

400 = Névleges csatlakozási szélesség, mm-ben

200 = Névleges csatlakozási magasság, mm-ben

500 m³/h = Névleges légszállítás, m³/h-ban

Tartozékok, kiegészítők

Kérésre, rozsdamentes acél vagy szigetelt kivitelben is rendelhető
