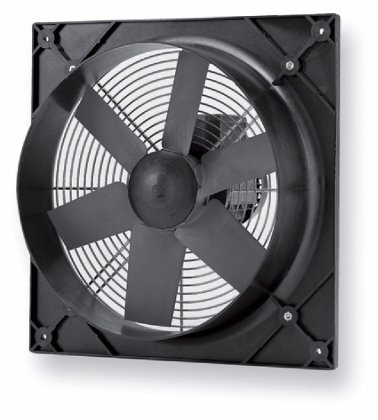

PLATE-M • Fali axiálventilátor
- [Műszaki adatok] Adatlap
- [Jelleggörbék] Adatlap
Jellemzők
- Befúvásra / Elszívásra
- Falsíkra
- AC - 230V/1f vagy 400V/3f
Brand: Cairox
Fali axiálventilátor falba vagy panelbe építve alkalmazható, olyan helyeken ahol nagy légszállítás de alacsony statikus nyomásveszteség igény merül fel. Széles alkalmazási területen használhatók, mint ipari létesítmények, parkolóházak, raktárcsarnokok, állattartó telepek szellőztetése, elektromos és hűtéstechnikai alkatrészek hűtése, stb.
Kivitel
- A keret anyaga korrózióálló acélból a légköri hatásokkal szemben epoxy festés védi
- Benyúlás elleni védőrács a motor oldalán. A motortartó bak acélból az UNI 294 előírásai szerint
- Az axiális járókerék magas hatásfokú szárny alakú lapátjai műanyagból készülnek, kerékagy fröccsöntött alumíniumötvözetből. Változtatható lapát dőlésszög, álló helyzetben. Statikusan és dinamikusan kiegyensúlyozott járókerék az UNI ISO 21940-11 szerint
- Egy-, vagy háromfázisú aszinkron motor, IP55 védelemmel, F szigetelési osztállyal, S1 hozzáféréssel, B5 kialakítással az IEC / EEC (UNEL-MEC) előírások szerint
- Elektromos betáplálás:
- Egy fázisú kivitel (M) 230V-1f
- Három fázisú kivitel: (T) 400V-3f
- 5-ös kivitel (járókerék közvetlenül a tengelyre ékelve)
- A szállított levegő csak tiszta lehet (poros levegőre nem alkalmazható)
- Alkalmazási elszívási léghőmérséklet: -20°C / +50°C között
Beépítés
- Fali elhelyezésre
- A légáramlás: védőrácstól a csatlakozó csonk irányába (motortól a járókerék felé)
Kiírási szöveg minta
Alacsony nyomású (max 240Pa-ig) fali axiálventilátor, acél készülékházzal, 18.200 m³/h légszállításig, műanyag járókerékkel, elektromos csatlakozó doboz kivezetéssel, egy-, vagy háromfázisú IP55-ös védettségű motorral. Légáramlás iránya motortól a járókerék irányába. CAIROX típus: PLATE-M
Rendelési példa
PLATE-M 2-250M
PLATE-M = Fali axiálventilátor típusa
2 = Motor pólusszám, 2-pólusú (4 = 4-pólusú, 6 = 6-pólusú, 8 = 8-pólusú)
250 = Járókerék névleges átmérő, mm-ben
M = 1-fázisú, 230V-os motorral (T = 3-fázisú, 400V-os motorral)
Tartozékok, kiegészítők
- Transzformátoros 5-fokozatú fordulatszám szabályzó, BTRS
- Túlnyomás-kibocsátó zsalu, alumínium, OKM
- Túlnyomás-kibocsátó zsalu, műanyag, VK
