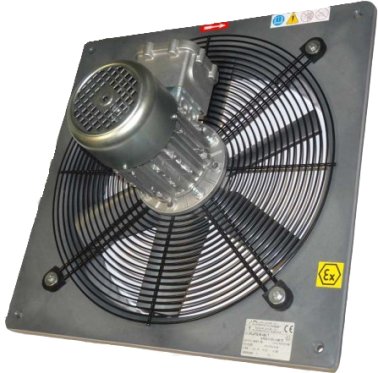

PLATE-M ATEX • Robbanásbiztos fali axiálventilátor
- [Műszaki adatok] Adatlap
- [Jelleggörbék] Adatlap
Jellemzők
- Elszívásra
- Falsíkra
- AC - 230V/1f vagy 400V/3f
Brand: Cairox
Fali axiálventilátor ATEX kivitelben falba vagy panelbe építve alkalmazható, a megfelelő légelszívás biztosítására olyan helyiségeknél, ahol a gyúlékony gázok jelenléte miatti robbanásveszély alakulhat ki. Például ipari létesítmények, raktárak, akkumulátor töltő helyiségek, garázsok, festő műhelyek, parkolóházak szellőztetéséhez.
Kivitel
- A keret anyaga antisztatikus műanyagból, vagy acéllemezből alumíniumötvözet szalaggal vagy anélkül a ventilátor járókerék területén
- Benyúlás elleni védőrács a motor oldalán. A motortartó bak acélból az UNI 294 előírásai szerint
- Az axiális járókerék magas hatásfokú szárny alakú lapátjai műanyagból készülnek, kerékagy fröccsöntött alumíniumötvözetből. Változtatható lapát dőlésszög, álló helyzetben. Statikusan és dinamikusan kiegyensúlyozott járókerék az UNI ISO 21940-11 szerint
- Egy-, vagy háromfázisú aszinkron motor, IP55 védelemmel, F szigetelési osztállyal, S1 hozzáféréssel, B5 kialakítással az IEC / EEC (UNEL-MEC) előírások szerint. Robbanásbiztos ATEX G vagy D II. csoportban engedélyezett
- Elektromos betáplálás:
- Egy fázisú kivitel (M) 230V-1f
- Három fázisú kivitel: (T) 400V-3f
- 5-ös kivitel (járókerék közvetlenül a tengelyre ékelve)
- A szállított levegő csak tiszta lehet (nem koptató)
- Alkalmazási elszívási léghőmérséklet: -20°C / +50°C között
- Robbanásbiztos közeg alkalmazás:
- II 2/2 G Ex h IIB T3 Gb/Gb
- II 2/2 G Ex h IIB+H2 T4 Gb/Gb
- II 2/2 G Ex h IIB T3 Gc/Gc
- II 2/2 G Ex h IIB+H2 T4 Gc/Gc
- II 2/2 D Ex h IIIB T200°C Db/Db
- II 2/2 D Ex h IIIC T135°C Db/Db
- II 2/2 D Ex h IIIB T200°C Dc/Dc
- II 2/2 D Ex h IIIC T135°C Dc/Dc
Beépítés
- Fali elhelyezésre
- A légáramlás típusa: ''A'' (motortól a járókerék felé)
Kiírási szöveg minta
Robbanásbiztos (G vagy D II. csoport) fali axiálventilátor, műanyag vagy acéllemez-alumíniumötvözet szalaggal készült készülékházzal, műanyag járókerékkel, motor oldali benyúlás védőráccsal, elelektromos csatlakozó doboz kivezetéssel, egy-, vagy háromfázisú IP55-ös védettségű motorral. Légáramlás iránya motortól a járókerék irányába. CAIROX típus: PLATE-M ATEX
Rendelési példa
PLATE-M ATEX 4-250M
PLATE-M ATEX = Robbanásbiztos fali axiálventilátor típusa
4 = Motor pólusszám, 4-pólusú (6 = 6-pólusú, 8 = 8-pólusú)
250 = Járókerék névleges átmérő, mm-ben
M = 1-fázisú, 230V-os motorral (T = 3-fázisú, 400V-os motorral)
