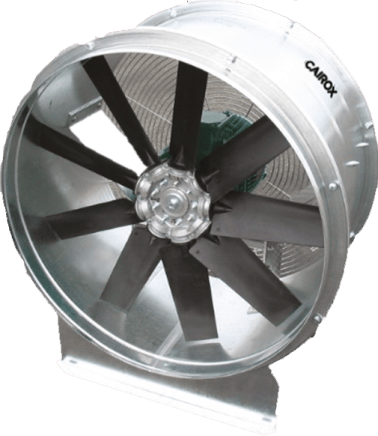

AXLF • Csőperemes axiál ventilátor

AXLF

Jellemzők

  • Acél
  • Szigeteletlen
  • Befúvásra / Elszívásra
  • Felszerelés két cső/idom közé
  • AC - 400V/3f

Brand: Cairox

Csőperemes axiál ventilátor relatív nagy légszállítású és kis ellenállású rendszerekhez. Rövid vagy hosszú házzal ellátott ventilátor, amely gáz, tiszta levegő vagy enyhén poros levegő szellőztetésére és elszívására terveztek ipari létesítményekben. A ventilátorok olyan esetekben használatosak ahol relatív nagy légmennyiség és kis légcsatorna ellenállás szükséges, mint pl.: raktárak, akkumulátorgyártó létesítmények, irodaházak, közintézmények, stb.

Magas légcsatorna ellenállás esetén lehetséges un. multi-stage rendszerű (két ventilátor egymással szemben fordítva) készülékek gyártása. Ezzel a megoldással a mozgási energia kinyerhető és átalakítható nyomási energiává, így 2.7-szer magasabb nyomást lehet elérni mint az azonos átmérőjű egyszeri berendezéssel.

Folyamatosan működés esetén a levegő hőmérséklete -20°C és + 40°C között.

Kérjen árajánlatot

Kivitel

  • Vízszintes/függőleges irányú elhelyezési lehetőség
  • Rövid vagy hosszú házas kivitel
  • A ház hidegen hengerelt horganyzott acélból vagy rozsdamentes (304L) anyagból
  • A karimák az UNI-ISO 6580/EUROVENT 1-2 előírásnak megfelelően kerülnek kialakításra
  • Kivitelek:
    • Standard
    • Párhuzamos
    • Falra szerelhet
    • Ellentétesen forgó járókerék (counter rotation)
  • Standard elszívási/befúvási hőmérsékletű felhasználás esetén PPG (polipropilénből vagy erősített polipropilénből) vagy alumínium ötvözetű, statikus és dinamikusan kiegyensúlyozott járókerék
  • Járókerékagy fröccsöntött alumíniumból az ISO 1940 előírásnak megfelelően (standard G6.3 osztály)
  • Üzemmentes állapotban állítható szögű járókerék lapátokkal
  • Opcióként rozsdamentes acél burkolat
  • Meghajtó motor:
    • Alapkeretre szerelt motor B3, IP54, H osztály, 400V/3f/50Hz
    • frekvenciaváltható
    • 1-fokozatú: 2, 4, 6 vagy 8-pólusú
    • 2-fokozatú Dahlander: 4/8, 6/12 pólusú - 400V/3f
  • Minden ventilátor működés közben, rezgésszabályozással tesztelve az ISO 14694 szabvány előírásai szerint

Beépítés

  • Vízszintesen vagy függőlegesen, két légtechnikai cső közé
  • Beltéri és kültéri telepítésre egyaránt alkalmas
  • A ventilátor és a frekvenciaváltó összekötésére használt kábelnek magas hőmérsékletnek ellenálló kábelnek kell lennie (SILICABLE MA-CNVAS 4G). A jelen dokumentum tárgyát képező motorok tartománya a frekvenciaváltó és a motorcsatlakozókra megadott végső jellemzőkkel rendelkező kábel segítségével az alábbiak szerint szolgáltatható:
    • maximális csúcsfeszültség érték: 593V
    • a feszültségingadozások maximális feszültségemelkedési sebessége: 2,46 kV/μs

Kiírási szöveg minta

Csőperemes normál elszívási/befúvási hőmérsékletre (-20°C és+40˘C között), horganyzott acél rövid vagy hosszú házas kivitelben, IP55-ös védettséggel, vízszintes vagy függőleges beépítési lehetőséggel, alumínium ötvözetű, statikus és dinamikusan kiegyensúlyozott járókerékkel, fröccsöntött alumíniumból az ISO 1940 előírásnak megfelelően (standard G6.3 osztály) készített járókerék aggyal, üzemmentes állapotban állítható szögű járókerék lapátokkal, alapkeretre szerelt B3, IP54, H osztályú, 400V/3f/50Hz elektromos betáplálású meghajtó motorral. A meghajtómotor frekvenciaváltható, 1-, vagy 2-fokozatú kivitelben. Gyárilag rezgésszabályozással tesztelve az ISO 14694 szabvány előírásai szerint. Külön tételben kiírt készülékházra szerelt bekötő dobozzal és kiegészítő elemekkel. CAIROX típus: AXLF

Rendelési példa

AXLF564-6-9-STD-1.5



AXLF = Csőperemes axiálventilátor típusa

56 = Szám x 10 = névleges csatlakozó átmérő, mm-ben (NA560)

4 = Motor pólusszám (2 = 3000 1/perc, 4 = 1500 1/perc, 6 = 1000 1/perc, 8 = 750 1/perc)

6 = Lapátszám, db-ban

9 = Járókerék agy kivitel

STD = Normál léghőmérsékletre (nem magas hőmérsékletre, pl. füstelszívás)

1.5 = Motor névleges teljesítményfelvétele, kW-ban



Méretezéshez, kiválasztáshoz, kérjük keresse fel kapcsolattartónkat, akik szívesen állnak rendelkezésre.

Tartozékok, kiegészítők

  • Lábazati elem vízszintes telepítéshez
  • Gumis vagy rugós rezgésgátló alaptestek
  • Védő elem függőleges szereléshez
  • Ellenőrző fedél
  • Acél elektromos IP55-ös bekötődoboz (a készülékházra szerelve)
  • Benyúlás elleni védőrács (járókerék és/vagy motor oldali)
  • Flexibilis rezgéscsillapító
  • Ellenkarima (merev)
  • Gravitációs visszacsapú csappantyú
  • Szívókúp
  • Négyzetes csatlakozó lemez
  • Biztonsági/szerviz kapcsoló gyárilag felszerelve és bekötve (a burkolaton kívül)
  • Frekvenciaváltó

Hasonló termékek

  • Magas hőmérsékletű/füstelszívó (400°C/2h) kivitel
  • ATEX kivitel
