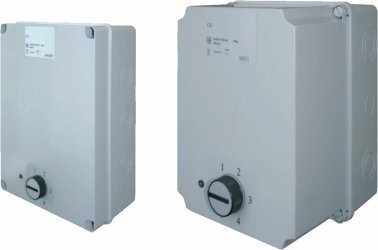

BTRS • Transzformátoros fordulatszám szabályzó

[Műszaki adatok] Adatlap

Jellemzők

Brand: Cairox

5-fokozatú transzformátoros fordulatszám szabályzó, hővédelmi funkcióval, bekapcsolást jelző leddel, mely a motor fordulatszámát a feszültség változtatásával módosítja. Az 1-fázisú transzformátoros fordulatszám szabályzók elektromos betáplálási hiba elleni védelemmel rendelkeznek. Amikor az elektromos betáplálás helyreállt, a fordulatszám szabályzó nem kapcsol vissza az előző fokozatra, amíg ki nem kapcsolja azt és újra be nem kapcsolja a kívánt fokozatot. Az egyes fokozatokhoz fix feszültség kerül hozzárendelésre (230V / 170V / 140V / 120V / 80V) és fokozatok forgókapcsolóval változtathatók. Minden fordulatszám szabályzó 230V AC kimenettel rendelkezik szervomotorok, mozgató motorok, fűtőrelék stb. csatlakoztatásához.

Kivitel

Elektromos betáp: 230V/1f - 50/60 Hz - 1.5A és 14A között
AC motorokhoz
Burkolat: műanyag / acél lemez
IP44 védettségű Kapcsoló: 5 fokozatú valamint KI állás
Több feszültség tartomány létezik
Bekapcsolást jelző LED
Áramfelvétel biztosíték 230V vagy 400V, szabályozatlan kimenet
Tömszelencével
Maximális környezeti hőmérséklet: 35°C

Beépítés

oldalfalra, sík felületre
csak beltéri telepítésre

Kiírási szöveg minta

5-fokozatú transzformátoros fordulatszám szabályzó, hővédelmi funkcióval, bekapcsolást jelző leddel, elektromos betáplálási hiba elleni védelemmel, tömszelencével, AC 230V/1f kivitelben. Az egyes fokozatokhoz fix feszültség gyárilag hozzárendelve (230V / 170V / 140V / 120V / 80V). Kizárólag beltéri telepítésre, maximális környezeti hőmérséklet: 35°C. CAIROX típus: BTRS

Rendelési példa

BTRS-1-5

BTRS = Transzformátoros fordulatszám szabályzó típusa

1 = 230V/1f elektromos motorokhoz

5 =Ventilátor motor Maximális áramfelvétel, Amper-ben
