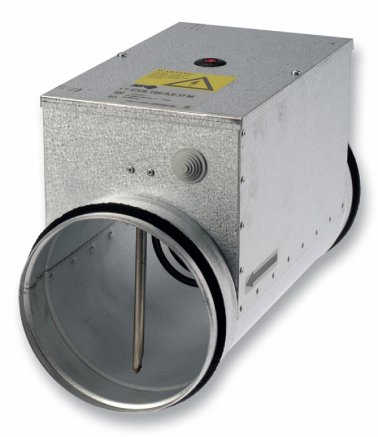

CVA - MPX • Elektromos kalorifer, 0-10V

CVA - MPX

Jellemzők

  • Befúvásra
  • Felszerelés két cső/idom közé
  • 300W＜X≤ 18000W
  • 1,2 vagy 3-fázisú (230V, 400V)

Brand: Cairox

Kör keresztmetszetű elő-, és utófűtő elektromos fűtőkalorifer 0-10V külső analóg jelről való vezérléssel, maximális 50°C-os kilépő hőmérséklettel. A ház AluZinc bevonatú acélból, a fűtőelemek pedig AISI 304 rozsdamentes acélból készülnek. A légzárás biztosítása érdekében a csatlakozó csonkok gumitömítésekkel ellátottak. A biztonság érdekében a fűtőkalorifer 2db hővédelmi termosztáttal és csavaros rögzítéssel felszerelt a könnyű csatlakoztatás érdekében. A kívánt minimális légsebesség a hőcserélőn 1.5 m/s. A beépítési méret NA 100 mm-től egészen NA 400 mm-ig, a teljesítmény tartomány pedig 300W-tól 18000W-ig terjed. Elektromos betáplálás: 230 vagy 400 V AC.

Kivitel

  • Külső, analóg 0-10V-tal való vezérléssel
  • Alapértelmezett hőmérséklet tartomány: 0 -30°C
  • között Ház: AluZinc
  • Fűtőszál: rozsdamentes acél
  • Csatlakozó csonkok gumitömítéssel
  • 2db beépített hővédelmi termosztát
  • Két lépcsős túlfűtés elleni védelem:
    • Az első fokozat az 50°C elérése esetén kapcsol be (automatikus újraindítás)
    • A második fokozat a 100°C elérése után kapcsol be (újraindítás a házon található gombbal)

Beépítés

  • Kör keresztmetszetű légcsatornába. Az elektromos fűtőkalorifer vízszintesen telepíthető úgy, hogy az elektromos csatlakozódoboz felfelé vagy oldalra néz
  • Nem telepíthető robbanásveszélyes és agresszív anyagú környezetbe
  • Csak a tiszta/szűrt levegő felmelegítésére vagy előmelegítésére használhatók
  • Csak beltéri telepítésre
  • Amennyiben az elektromos fűtőkalorifer úgy kerül telepítésre, hogy véletlenül érintkezhessen a fűtőszállal, úgy benyúlás elleni védőrács használata kötelező

Kiírási szöveg minta

Kör keresztmetszetű elő-, vagy utófűtő elektromos fűtőkalorifer acélból, 0-10V külső analóg jelről való vezérléssel, maximális 50°C-os kilépő hőmérséklettel. AISI 304 rozsdamentes acél anyagú fűtőszálakkal. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. Két lépcsős túlmelegedés elleni védelem automatikus újraindítással, és manuális újraindító gombbal. Gumitömítés a csatlakozó csonkoknál a légtömörség biztosítása érdekében. A beépítési méret NA 100 mm-től egészen NA 400 mm-ig, a teljesítmény tartomány pedig 300W-tól 18000W-ig terjed. Elektromos betáplálás: 230V AC vagy 400V AC. CAIROX típus: CVA-MPX

Rendelési példa

CVA-250-2400-1F-MPX



CVA = Elektromos fűtőkalorifer típusa

MPX = Beépített szabályzóval és 0-10V külső jelről való vezérléssel

2400 = Fűtőteljesítmény, W-ban

250 = Névleges csatlakozó átmérő, mm-ben

1f = Elektromos betáplálás 1 fázis / 230V (2f= 2 fázis/400V, 3f= 3 fázis/400V)
