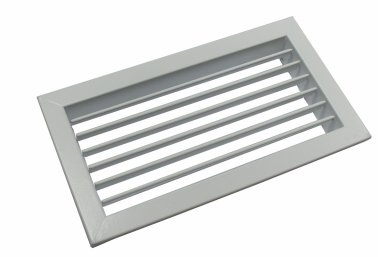

SHN GALVA • Egysoros acél fali rács
- [Műszaki adatok] Adatlap
- [Gyors kiválasztási táblázat] Adatlap
- [Revit (RFA)] BIM
Jellemzők
- Acél
- Állítható lamellák
- Befúvásra / Elszívásra
- Festetlen, natúr
- Felületre, beépítő keretre vagy csatlakozó dobozhoz szerelhető
Brand: Cairox
Egysoros acél rács, natúr színben, állítható vízszintesen (vagy függőleges) lamellákkal, 20 mm-es osztással, szellőző- és légkondicionáló rendszerekhez befúvásra és elszívásra.
Kivitel
- Egysoros
- Állítható lamellák (lamellatávolság: 20 mm)
Beépítés
- Rejtett rögzítés klipsszel alapesetben
- Beépítő keretbe helyezve (beépítő keret típusa: CCN)
- Kérésre, furatokkal a csavarokhoz
- Kérésre, mágneses rögzítés
Kiírási szöveg minta
Egysoros acél fali rács elszívásra vagy befúvásra, állítható lamellákkal a légáram irányításához. Rejtett rögzítéssel, külön tételben kiírt beépítő kerettel és/vagy légmennyiség szabályzó zsaluval, natúr színű horganyzott acélból. CAIROX típus: SHN GALVA
Rendelési példa
SHN GALVA 400 x 200
SHN GALVA = Rács típusa, horganyzott acél felület
400 = Névleges csatlakozási szélesség, mm-ben (lásd a táblázatban)
200 = Névleges csatlakozási magasság, mm-ben (lásd a táblázatban)
Tartozékok, kiegészítők
- Beépítő keret, CCN
- Csatlakozó doboz, REW
- Légmennyiség szabályzó zsalu, DWN
- Szigetelt csatlakozó doboz, REW ISO
REW
Kiegészítő
Csatlakozó doboz fali rácsokhoz
Acél
Szigeteletlen
Befúvásra / Elszívásra
Festetlen, natúr
REW ISO
Kiegészítő
Szigetelt csatlakozó doboz fali rácsokhoz
Acél
Szigetelt
Befúvásra / Elszívásra
Festetlen, natúr
DWN
Kiegészítő
Légmennyiség szabályzó zsalu aprólamellás rácsokhoz
Alumínium
Állítható lamellák
Festetlen, natúr
