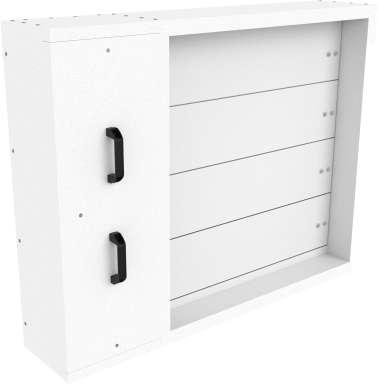

SCD • Motoros, négyszög keresztmetszetű füstgázvezérlő zsalu, 24V, 120 perc

SCD

Jellemzők

  • Felszerelés két cső/idom közé
  • Rf2h

Brand: Cairox

Négyszög keresztmetszetű füstgázvezérlő zsalu tűzszakasz határra légtechnikai szellőző rendszerekhez, egy vagy több tűzszakasz biztosítására, a füst továbbterjedésének megakadályozásához, továbbfejlesztett mozgatószerkezettel, 120 perces tűzállósággal, kis keresztmetszettől (200 mm-től).

A füstgátló csappantyúk aktiválása a mozgató motornak köszönhetőn füstérzékelővel vagy távvezérléssel (épületfelügyelet) is elvégezhető. Minden elektromos mozgató egység végkapcsolóval felszerelt.
Az elektromos füstgázcsappantyú visszaállítása, üzembehelyezése is elvégezhető távvezérléssel, a vezérlőjelek segítségével.

Füstérzékelés esetén a mozgató egység jelzést kap (a jel jöhet akár egy csatornafüstérzékelőtől, vagy tűzjelző rendszerből). Az SCD füstgázvezérlő zsalunak két állása van: nyitott és zárt. A tűz helyszínétől és az elszívandó füst útvonalától függően a csappantyúlap állása "nyitott" vagy "zárt". A zsalulapátok biztonságos helyzetbe állnak, amikor automatikusan vagy manuálisan kiváltott vezérlőjelet kapnak.

Az SCD füstgázvezérlő csappantyúk megfelel az EN 12101-8 szabványnak, és az EN 1366-10 valamint az EN 1366-2 szabványoknak megfelelően tesztelve.
A csappantyú besorolása: EI 120/90 (vedw-hod i↔o) S1000 C10000 HOT 400/30 MA multi

Kivitel

  • 200x240 mm-től 1200x2040 mm-ig terjedő mérettartományban
  • Légtérfogatáram akár 82080 m3/h-ig, 12 m/s-os légáramlási sebesség mellett
  • Belimo 24V-os vagy 230V-os motorral
  • A zsalu háza és a zsalulapok merev, hőálló kalcium-szilikát anyagból

Beépítés

  • Tégla vagy betonfalba, födémbe való elhelyezésre
  • Könnyűszerkezetes falba
  • Négyszög keresztmetszetű légcsatornába, két cső/idom közé
  • Kerülni kell, hogy a mozgó zsalulapok a csatlakoztatott légcsatornák/idomok által akadályozva legyenek
  • Amennyiben a zsalut nem szerelik be azonnal:
    • Távolítsa el a csomagolást
    • Védje meg a zsalut a portól és a szennyeződéstől
    • Ne tegye ki a terméket az időjárás hatásainak, száraz helyen tárolja
    • Ne tárolja a zsalut -20 °C alatt vagy 50 °C felett
  • A beépítésnek meg kell felelnie a telepítési útmutatóban meghatározott előírásoknak
  • A légzárási osztály csak abban az esetben marad meg, ha a zsalu beépítése a telepítési útmutatóban meghatározott előírásoknak megfelelően történik
  • A működési megbízhatóságot hathavonta ellenőrizni vagy tesztelni kell. Ha két egymást követő vizsgálat sikeres, a következő funkcionális vizsgálatot egy év múlva lehet elvégezni.
  • Kizárólag beltéri telepítésre

Kiírási szöveg minta

Négyszög keresztmetszetű füstgázvezérlő zsalu 120 perces tűzállósággal, az EN 12101-8 szabvány szerint tanúsítva és az EN 1366-10 valamint az EN 1366-2 szabványoknak megfelelően tesztelve. EI 120/90 (vedw-hod i↔o) S1000 C10000 HOT 400/30 MA multi besorolással, maximum 82080 m3/h légtérfogat áramig (12 m/s-os légáramlási sebesség mellett). Kálcium-szilikát házzal és zsalulevelekkel. 24V vagy 230V-os elektromos betáplálású mozgatómotorral, végálláskapcsolóval. Kizárólag beltéri elhelyezésre betonfalba, vasbeton padlóba vagy födémbe, könnyűszerkezetes falba, légcsatornába. CAIROX típus: SCD

Rendelési példa

SCD 400x1040-M24-S



SCD = Négyszög keresztmetszetű füztgázvezárlő zsalu, 120 perces tűzállósággal

400 = Névleges csatlakozási szélesség, mm-ben

1040 = Névleges csatlakozási magasság, mm-ben

M24-S = 24V-os elektromos betáplálású mozgatómotorral (M230-S = 230V-os)
