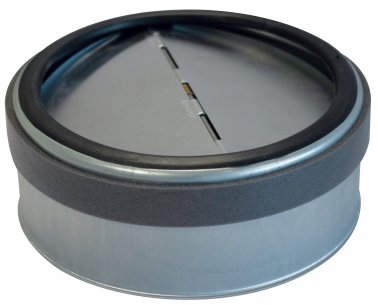

OKA-B • Légcsatorna csőbe építhető visszacsapó csappantyú
- [Műszaki adatok] Terv
- [Kiválasztási diagram] Terv
Jellemzők
- Alumínium
- Szigeteletlen
- Befúvásra / Elszívásra
- Festetlen, natúr
- Csőbe csúsztatható
Brand: Cairox
Kör keresztmetszetű, légcsatornába csúsztatható, acél visszacsapó csappantyú alumínium lamellákkal, tömítő szalaggal. A visszacsapó csappantyú túlnyomás hatására nyit, majd a nyomás leesése után zár, köszönhetően a rozsdamentes acél rugónak. Hőmérsékleti használhatóság: +50°C-ig.
Kivitel
- A ház anyaga: horganyzott acél
- A lamellák anyaga: alumínium
- Csőbe csúsztatható
Beépítés
- Légcsatorna hálózat csővezetékébe tolható
- A csappantyút vízszintes légáram irányban kell beépíteni
- A csappantyú tengelyének függőleges helyzetben kell lennie
Kiírási szöveg minta
A kör keresztmetszetű visszacsapó csappantyú horganyzott acél házzal, alumínium lamellákkal készül. Légcsatorna hálózati csőbe csúsztatható kivitelben, 50°C levegő használati hőmérsékletig CAIROX típus: OKA-B
Rendelési példa
OKA-B 200
OKA-B = Visszacsapó csappantyú típusa
200 = Névleges csatlakozó átmérő, mm-ben
