S-DS • Ajtónyitás érzékelő SOLANO légfüggönyhöz
Kiegészítő
- [Műszaki adatlap - S-DS-MAG] Adatlap
- [Műszaki adatlap - S-DS-RMAG] Adatlap
- [Műszaki adatlap - S-DS-MEC] Adatlap
Jellemzők
- Felületi szerelés
Brand: Cairox
Ajtónyitás érzékelő SOLANO légfüggönyökhöz.
Alkalmazási terület
- S-DS-MAG az alábbi típusokhoz:
- SOLANO EASY PRO (S-ECM szükséges)
- SOLANO CEILING
- S-DS-RMAG az alábbi típusokhoz:
- SOLANO EASY PRO
- S-DS-MEC az alábbi típusohoz:
- SOLANO INDUSTRY
Kivitel
- Környezeti működési hőmérséklet tartomány:
- S-DS-MAG és S-DS-RMAG: -5°C .. +60°C
- S-DS-MEC: -10°C .. +80°C
- S-DS-MAG: A mágnes két részének érintkezésén keresztül a jel a légfüggöny távvezérlőjébe jut, és a készülék kikapcsol.
- S-DS-RMAG: A jelet az érzékelőben lévő mágnesek zárásakor/nyitásakor továbbítja a légfüggöny távvezérlőjéhez.
- S-DS-MEC: Ajtók nyitásakor vagy zárásakor be-/kikapcsoló jelet továbbít a légfüggöny távvezérlője felé.
Beépítés
- S-DS-MAG: A mágneskapcsoló beltéri telepítésre szolgál. Úgy került kialakításra, hogy együtt működjön az ajtók mozgó részeivel. Kétvezetékes, gyárilag 2 m hosszúságú csatlakozókábellel felszerelt. Tolóajtók esetén (az érzékelő és a mágnes párhuzamos beépítése esetén ) 8-12 mm távolság szükséges az érzékelőház és a mágnes között.
- S-DS-RMAG: A mágneskapcsoló beltéri telepítésre szolgál. Úgy került kialakításra, hogy együtt működjön az ajtók mozgó részeivel. Kétvezetékes, gyárilag 2 m hosszúságú csatlakozókábellel felszerelt. Az érzékelőt olyan helyre kell felszerelni, amely nincs kitéve más eszközök mágneses mezejének. Tolóajtók esetében (az érzékelő és a mágnes párhuzamos beépítése esetén ) 8-12 mm távolság szükséges az érzékelőház és a mágnes között.
- S-DS-MEC: A mechanikus ajtókapcsolót beltéri telepítésre tervezték. Úgy került kialakításra, hogy együtt működjön az ajtók mozgó részeivel. Az állítható kar lehetővé teszi, hogy az érzékelőt a különböző típusú kapukhoz igazítsa. 2 csatlakozó kontaktussal felszerelt: NC és NO.
Kiírási szöveg minta
Ajtónyitás érzékelő SOLANO légfüggönyökhöz, amelyek távvezérlő rendszerrel felszereltek. Mechanikus (MEC), vagy mágneses (MAG, RMAG) kivitelben, beltéri telepítésre. CAIROX típus: S-DS
Rendelési példa
S-DS-MAG
S-DS = Ajtónyitás érzékelő típusa
MAG = Mágneskapcsoló (RMAG = Mágneskapcsoló relédobozzal; MEC = mechanikus)
Műszaki jellemzők

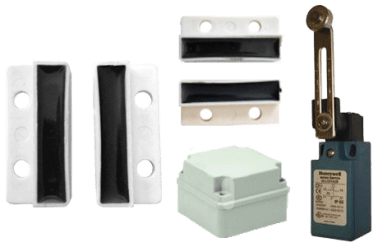

Ajtónyitás érzékelő két részből. A kábel az ajtókeretbe építve, míg a második, mágnes elem az ajtólapra szerelve. A két mágneses elem érintkezésétől függően indítási vagy leállítási jelet küld a légfüggöny vezérlőjének.
- S-DS-MAG - Mágneses ajtónyitás érzékelő (kisfeszültséghez igazítva és csak S-ECM-vel együtt működhet)
- S-DS-RMAG - Mágneses ajtónyitás érzékelő relédobozzal (230V-n keresztül történő vezérléssel, ahol a motor teljes terhelése átfolyik a relédobozon)
- S-DS-MEC - Mechanikus ajtónyitás érzékelő (S-ECM-mel együtt kisfeszültséghez valamint direktben 230V magas feszültséghez)
