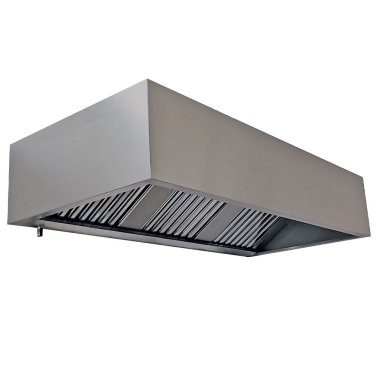

EEE • Előlapos nagykonyhai elszívóernyő

[Adatlap] Adatlap

Jellemzők

Brand: Cairox

Előlapos nagykonyhai elszívóernyő ventilátor nélküli kivitelben (opcióként ventilátorral) rozsdamentes kivitelben. Kiváló korrózióállóság a legtöbb környezetben, kivéve magas klorid- és sótartalmú környezeteket (pl. tengervíz, úszómedencék). Könnyű alakíthatóság és gyárthatóság, esztétikus megjelenés csiszolt és polírozott felület jellemzi ezeket a termékeket.

Kivitel

1.4301-es, 1 mm lemezvastagságú rozsdamentes acélból
- Sűrűség: 7,90 kg/dm³
- Olvadási tartomány: 1450°C
- Hegeszthetőség: kiváló
- Megmunkálhatóság: nagyon jó
- Polírozhatóság: nagyon jó
- Korróziós osztály: közepes
- Mágnesezhetőség: nem
- Csiszolás: K280
Névleges méretnagyság: 1000x900 - 3000x1200 mm között (maximális szélesség 3000 mm. Ennél nagyobb ernyők több darabból kerülnek legyártásra)
Egyedi méret rendelése lehetséges!
Magasság: 350 mm
Az elszívó csonk mérete egyedileg változtatható, melynek méretét és pozícióját a megrendelőnek kell előre meghatároznia. Amennyiben a kívánt kialakítás nem megfelelő, erről tájékoztatjuk a megrendelőt.
Az elszívóernyők előlapja és oldalfala hegesztett kialakítású
A labirint szűrőbetétek és amennyiben a méret megkívánja, az osztók is a csomag részét képezik
Alaptartozék a zsírleeresztő csap, amelynek pozíciója (jobb/bal) választható (alapértelemezett helyzete a jobb oldal)

Beépítés

Rögzítés az ernyő felső részén található függesztő "szegecsanyák" használatával
Amennyiben álmennyezet kerül elhelyezésre az ernyők függesztési rendszerét át kell vezetni az álmennyezeti elemeknél. Figyelni kell, hogy merevítő konzol ne essen útjába.
Az elszívó ernyő zsirfogó szűrői külön szállítási egységben kerülnek leszállításra
Az elszívó ernyő tartalmaz egy kondenzvíz leeresztő csonkot, mely golyós csap segítségével ürithető
Az elszívó ernyő légtechnikai csatlakozása a megadott specifikáció szerinti méretben az ernyő felső sikján kerül elhelyezésre. A csatlakozó csatlakozó csonk magassága 50 mm.
Az opcióként rendelhető világitás gyárilag az ernyőben kerül elhelyezve, szabványos érintésvédelemmel ellátott bekötéssel, a csatlakozás a tetősíkon kívül elhelyezett vízmentes OBO dobozban lehetséges

Kiírási szöveg minta

Rozsdamentes acél (1.4301, 1 mm-es lemezvastagsággal) előlapos (fali) jellegű elszívóernyő, hegesztett kialakítású elő és oldalfallal, zsírleeresztő csappal, beépített labirint szűrővel, felső oldali csatlakozó csonk(ok)kal. 1000x700 - 3000x800 mm közötti névleges mérettartományban, 350 mm-es névleges magassággal. CAIROX típus: EEE

Rendelési példa

EEE 2000 x 800 x 350

EEE = Előlapos elszívóernyő

2000 = Névleges szélesség, mm-ben

800 = Névleges mélység, mm-ben

350= Névleges magasság, mm-ben

Opciók

Beépített LED-világítás (minden esetben csepp- és hőálló)
