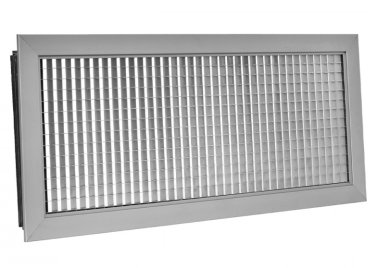

ECG • Fix négyzetbetétes rács
- [Műszaki adatlap] Terv
Jellemzők
- Alumínium
- Fix lamellák
- Elszívásra
- Fehér (RAL9016) vagy festetlen, natúr
- Felületre, beépítő keretre vagy csatlakozó dobozhoz szerelhető
Brand: Cairox
Fix négyzetbetétes légrács vízszintes és függőleges lamellákkal, 20 mm-es osztással, szellőző- és légkondicionáló rendszerekhez befúvásra és elszívásra.
Kivitel
- Fix lamellák (lamellatávolság: 20 mm)
Beépítés
- Rejtett rögzítés klipsszel alapesetben
- Beépítő keretbe helyezve (beépítő keret típusa: CCN)
- Kérésre, furatokkal a csavarokhoz Kérésre, mágneses rögzítés
Kiírási szöveg minta
Négyzetbetétes rács elszívásra vagy átszellőzésre, fix lamellákkal. Rejtett rögzítéssel, külön tételben kiírt beépítő kerettel és/vagy légmennyiség szabályzó zsaluval. CAIROX típus: ECG
Rendelési példa
ECG 400 x 200 RAL9016
ECG= Rács típusa
400 = Névleges csatlakozási szélesség, mm-ben (lásd a táblázatban)
200 = Névleges csatlakozási magasság, mm-ben (lásd a táblázatban)
RAL9016 = Fehér színben
Tartozékok, kiegészítők
- Beépítő keret, CCN
- Csatlakozó doboz, REW
- Légmennyiség szabályzó zsalu, DWN
- Szigetelt csatlakozó doboz, REW ISO
REW
Kiegészítő
Csatlakozó doboz fali rácsokhoz
Acél
Szigeteletlen
Befúvásra / Elszívásra
Festetlen, natúr
REW ISO
Kiegészítő
Szigetelt csatlakozó doboz fali rácsokhoz
Acél
Szigetelt
Befúvásra / Elszívásra
Festetlen, natúr
DWN
Kiegészítő
Légmennyiség szabályzó zsalu aprólamellás rácsokhoz
Alumínium
Állítható lamellák
Festetlen, natúr
