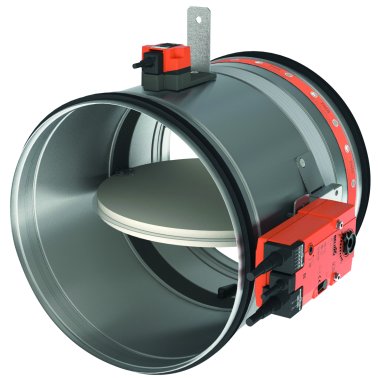

CR60+BFLT230 • Motoros, kör keresztmetszetű tűzcsappantyú, 230V, 60/90 perc
- [Műszaki adatok] Adatlap
Jellemzők
- Acél
- Szigeteletlen
- Befúvásra / Elszívásra
- Felszerelés két cső/idom közé
- EI90S
Brand: Cairox
Kör alakú tűzvédelmi csappantyú, akár 60 vagy 90 perces tűzállósággal (fal típusától függően), kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Abban az esetben ha levegő hőmérséklete 72°C fölé ér az olvadóbiztosíték szétold és a csappantyú lezárja tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. "palusol" habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hoz létre, megakadályozva a füst és a tűz tovább terjedését. A ház horganyzott acélból készül. A minimális nyomásveszteség garantált a vékony csappantyú lapnak, a csappantyú lappal egy vonalban lévő olvadó biztosítéknak és a házon kívül elhelyezett erőátvitelnek köszönhetően. A CR60+BLFT230 típusú tűzcsappantyúk 24V-os motoros mozgatóval és végálláskapcsolóval felszereltek.
Alkalmazási terület
Tűzszakaszba Légtechnikai, szellőző rendszerekben a tűz továbbterjedésének megakadályozásához. Üzemi hőmérsékleti tartomány: -10°C és 50°C között. 0-96% páratartalom tartományhoz. Mérettartomány: Ø100 – Ø315 mm. CR2 típus használatos Ø355 – Ø630 mm-ig.
Kivitel
- Horganyzott acél ház
- PromatectH® tűzálló lap
- Körben Palusol tömítés
- BELIMO BFLT230 230V-os mozgatómotorral, termoelektromos biztosítékkal
Beépítés
- Vízszintesen vagy függőlegesen is beépíthető
- Beépítési lehetőségek: betonfal, vasbeton padló, tűzálló vakolat
- Mozgató mechanizmus a falon kívüli elhelyezve
- Kör keresztmetszetű légcsatorna rendszerekhez
- Beltéri elhelyezésre
- Tűzjelző-, vagy épületfelügyeleti rendszerbe köthető
Kiírási szöveg minta
Kör alakú tűzvédelmi csappantyú, akár 60 vagy 90 perces tűzállósággal (fal típusától függően), kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Horganyzott acél házzal, PromatectH® lappal, 230V-os motoros állító mozgatószerkezettel, végálláskapcsolóval, tűzjelző-, vagy épületfelügyeleti rendszerbe köthető kivitelben, 72°C-os olvadóbetéttel, csappantyú állásszöggel jelzéssel szállítva. Beltéri elhelyezésre betonfalba, vasbeton padlóba, tűzálló vakolatba, a mozgató mechanizmus a falon kívüli elhelyezve. CAIROX típus: CR60+BFLT230
Rendelési példa
CR60+BFLT230 250
CR60 = Kör keresztmetszetű tűzvédelmi csappantyú típusa, 60 vagy 90 perces tűzállósággal
BFLT230 = 230V-os mozgatóegység, termoelektromos biztosítékkal
250 = Névleges csatlakozó átmérő, mm-ben
