CR60+MFUS • Kézi, kör keresztmetszetű tűzcsappantyú, 60/90 perc

CR60+MFUS

Jellemzők

  • Acél
  • Szigeteletlen
  • Befúvásra / Elszívásra
  • Felszerelés két cső/idom közé
  • EI90S

Brand: Cairox

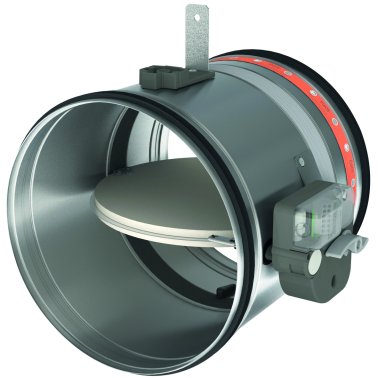

Kör alakú tűzvédelmi csappantyú, akár 60 vagy 90 perces tűzállósággal (fal típusától függően), kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Abban az esetben ha levegő hőmérséklete 72°C fölé ér az olvadóbiztosíték szétold és a csappantyú lezárja a tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. "palusol" habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hoz létre, megakadályozva a füst és a tűz tovább terjedését. A ház horganyzott acélból készül. A minimális nyomásveszteség garantált a vékony csappantyú lapnak, a csappantyú lappal egy vonalban lévő olvadó biztosítéknak és a házon kívül elhelyezett erőátvitelnek köszönhetően. A CR60+MFUS típusú tűzcsappantyúk kézi működtetésű mozgató egységgel, állásjelzővel felszereltek. Opcionálisan FDCU MFUS típusú végálláskapcsolóval is szállíthatóak a termékek. Az állítókar egyszerűen eltávolítható a olvadóbiztosíték cseréjéhez.

Alkalmazási terület

Tűzszakaszba Légtechnikai, szellőző rendszerekben a tűz továbbterjedésének megakadályozásához. Üzemi hőmérsékleti tartomány: -10°C és 50°C között. 0-96% páratartalom tartományhoz. Mérettartomány: Ø100 – Ø315 mm. CR2 típus használatos Ø355 – Ø630 mm-ig.

Kivitel

  • Horganyzott acél ház
  • PromatectH® tűzálló lap
  • Körben Palusol tömítés
  • Kézi állítókar mozgatószerkezet: MFUS, 72°C-os olvadó betéttel

Beépítés

  • Vízszintesen vagy függőlegesen is beépíthető
  • Beépítési lehetőségek: betonfal, vasbeton padló, tűzálló vakolat
  • Mozgató mechanizmus a falon kívüli elhelyezve
  • Kör keresztmetszetű légcsatorna rendszerekhez
  • Beltéri elhelyezésre

Kiírási szöveg minta

Kör alakú tűzvédelmi csappantyú, akár 60 vagy 90 perces tűzállósággal (fal típusától függően), kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Horganyzott acél házzal, PromatectH® lappal, kézi állítókar mozgatószerkezettel, végálláskapcsolóval, 72°C-os olvadóbetéttel, csappantyú állásszöggel jelzéssel szállítva. Beltéri elhelyezésre betonfalba, vasbeton padlóba, tűzálló vakolatba, a mozgató mechanizmus a falon kívüli elhelyezve. CAIROX típus: CR60+MFUS

Rendelési példa

CR60+MFUS 250



CR60 = Kör keresztmetszetű tűzvédelmi csappantyú típusa, 60 vagy 90 perces tűzállósággal

MFUS = Kézi mozgatóegység

250 = Névleges csatlakozó átmérő, mm-ben

Tartozékok, kiegészítők

Végálláskapcsoló, FDCU MFUS
