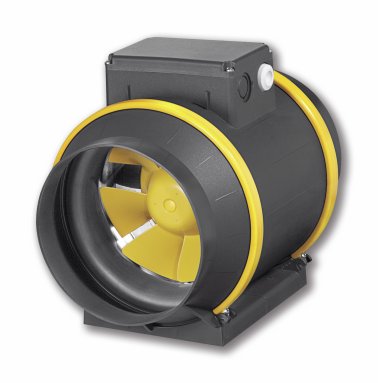

ETAMASTER EC • Félradiális csőventilátor EC ventilátorral

[Műszaki adatok] Adatlap
[Jelleggörbék] Adatlap

Jellemzők

Műanyag
Szigeteletlen
Befúvásra / Elszívásra
Felszerelés két cső/idom közé
EC - 230V/1f

Brand: Cairox

Nagyon magas hatásfokú, kompakt, félradiális csőventilátor. Diagonális ventilátor háromdimenziósan formázott járókerék lapátokkal és háromdimenziósan formázott diffúzorú áramlásiránnyal, mely által a lehető legnagyobb aerodinamikai hatékonyságot eredményez.A járókerék statikusan és dinamikusan kiegyensúlyozott a G6.3 ISO 1970 szerint. Legmagasabb hatásfokú, elektronikusan kommutált állandó mágneses motor (EC motor). Az EC technológia révén a Az ETAMASTER sorozat részterhelés mellett is nagyon hatékonyan működok. A motor a kerékagy területén elburkolásra került, igy nem gyakorol zavaró hatást az aerodinamikára. A beépített termokapcsoló védi a motort a túlterhelés esetén. Elektromos csatlakozás a házba integrált kapocsdobozon keresztül. A tartókonzol kinyitásával a ház könnyen elforgatható, hogy a kapocsdoboz a kívánt helyzetbe kerüljön. Az áramlási veszteségek jelentős csökkenése minimálisra csökkenti a hangképzést is, és a rezgésoptimalizált kialakítással összefüggésben sima futást eredményez. A magas minőségű, 30%-os üvegszál tartalommal rendelkező ház, nagyon ellenáll a korróziónak és az időjárás viszontagságainak.

Kivitel

Korrózió és időjárásálló PPGF30 ház,RAL 7012 színben, bazaltszürke.
EC-meghajtómotor, 230V~, 50Hz, 1f,
- 3 fordulatú motor: MTS 010 fokozatmentes szabályzóval (falra szerelhető) szabályozható
  - ETAMASTER 100L EC 01
  - ETAMASTER 125 EC 01
  - ETAMASTER 125L EC 01
  - ETAMASTER 150 EC 01
  - ETAMASTER 160 EC 01
- Fokozatmentesen szabályozható motor: MTP050 potenciométerrel (falra szerelhető) szabályozható
  - ETAMASTER 100L EC 02
  - ETAMASTER 125 EC 02
  - ETAMASTER 125L EC 02
  - ETAMASTER 150 EC 02
  - ETAMASTER 160 EC 02
- Fokozatmentesen szabályozható motor: kapocsdobozba épített potenciométerrel vagy MTP020 potenciométerrel (falra szerelhető) szabályozható
  - ETAMASTER 150L EC 01
  - ETAMASTER 160L EC 01
  - ETAMASTER 200 EC 01
  - ETAMASTER 250 EC 02
  - ETAMASTER 250 EC K 01
  - ETAMASTER 280 EC 01
  - ETAMASTER 315 EC 01
  - ETAMASTER 355 EC 01
  - ETAMASTER 355 EC 02
  - ETAMASTER 400 EC 01
A járókerék három statikusan és dinamikusan kiegyensúlyozott (G6.3 DIN ISO 1970) lapátból és vezető csatornából. Ennek eredményeképpen az egyik legmagasabb aerodinamikai hatásfokkal rendelkezik.
Védelmi osztály: IPX4
Szigetelési osztály: F
A motor beépített hővédelemmel

Beépítés

Vízszintesen vagy függőlegesen, két légtechnikai cső közé
Standarként szerelő konzollal
Kizárólag beltéri telepítésre

Kiírási szöveg minta

Félradiális csőventilátor olyan helyekre ahol kevés hely áll rendelkezésre, EC-motrral, 230V/1f elektromos betáplálással, beépített kézi vagy automatikus (méretnagyságtól függően) hővédelemmel, a házra gyárilag felszerelt szerelő konzollal. Vízszintesen vagy függőlegesen is beépíthető kivitelben. A ház időtálló PPGF30 műanyagból. Légszállítási tartomány egészen 5.500 m³/h-ig. CAIROX típus: ETAMASTER EC

Rendelési példa

ETAMASTER 150L EC 01

ETAMASTER = Félradiális csőventilátor típusa

150 = Névleges csatlakozási átmérő, mm-ben

L = emelt teljesítményű kivitel

EC = motor típusa

01 = motor kivitel típusa, 3-fokozatú motorral (02 = fokozatmentes motorral)

Tartozékok, kiegészítők

Benyúlás elleni védőrács, BSV
Flexibilis rezgéscsillapító közdarab, MTS
Rezgéscsillapító bilincs, BMK
Fokozatkapcsoló, MTP020 (ETAMASTER 150L EC 01, ETAMASTER 160L EC 01, ETAMASTER 200 EC 01, ETAMASTER 250 EC 02, ETAMASTER 250 EC K 01, ETAMASTER 280 EC 01, ETAMASTER 315 EC 01, ETAMASTER 355 EC 01, ETAMASTER 355 EC 02, ETAMASTER 400 EC 01)

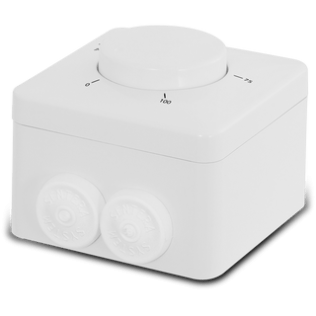

Fokozatkapcsoló, MTP050 (ETAMASTER 100L EC 02, ETAMASTER 125 EC 02, ETAMASTER 125L EC 02, ETAMASTER 150 EC 02, ETAMASTER 160 EC 02)

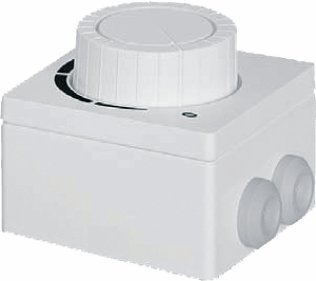

Fokozatkapcsoló, MTS010(ETAMASTER 100L EC 01, ETAMASTER 125 EC 01, ETAMASTER 125L EC 01, ETAMASTER 150 EC 01, ETAMASTER 160 EC 01)
