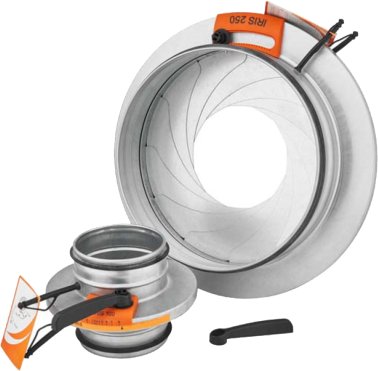

IRIS • Iris szabályzó

[Műszaki adatok] Terv
[Kiválasztási diagram] Terv

Jellemzők

Brand: Cairox

Blendés típusú írisz szabályzó horganyzott acélból, nyomásmérő csonkkal a légmennyiség szabályzásához és annak méréséhez szellőző és légkondicionáló rendszerekben. A blendés csappantyú biztosítja az összhangot az állítómű jelzett érték és a csappantyú nyitása között. Átmérőválaszték: Ø80 - Ø800 mm között.

Kivitel

A ház és a csappantyú DX53D + Z275 horganyzott acélból készül. Kérésre, rozsdamentes anyagból.
Tömítés: dupla ajakú EPDM gumi
Műanyag állítókar és állító anya
Légtömörségi osztály: C osztály az EN1751:2014 szerint
A szabályzó mindkét oldalán található mérőcsonk a nyomásmérő csatlakoztatásához
A csappantyúra egy matrica került ráragasztásra, melyen egy kiválasztási diagram látható a különböző légszállításhoz tartozó nyitási értékekkel a nyomásesés függvényében
Gumitömítés a csatlakozó csonkokon a légtömörség biztosítására, a légcsatornába való elhelyezés esetén

Beépítés

A beépítési előírások figyelembevételével két légcsatorna közé helyezendő
A kívánt légmennyiség a szabályzóhoz csatolt táblázat alapján állítható be

Kiírási szöveg minta

Blendés típusú írisz szabályzó horganyzott acélból, nyomásmérő csonkkal a légmennyiség szabályzásához és annak méréséhez kör keresztmetszetű szellőző és légkondicionáló rendszerekben. CAIROX típus: IRIS

Rendelési példa

IRIS 250

IRIS = Íriszes kivitelű légmennyiség szabályzó típusa

250 = Névleges csatlakozó átmérő, mm-ben
