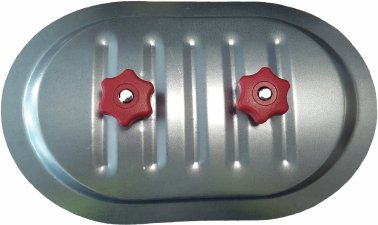

RPDR • Szerelőajtó spirálkorcolt légcsatornához

[Műszaki adatok] Terv

Jellemzők

Brand: SUFIX

Spirálkorcolt légcsatornákhoz való ívelt szerelőajtó két panelből, amelyek két csavarral, rugókkal és gombokkal kerülnek összeköttetésre. A belső panelt a csatornába csúsztatjuk, majd a külső panelt a két gomb meghúzásával összenyomjuk. A szerelőajtók lehetővé teszik a szellőzőcsatornába való a könnyű bejutást ellenőrzés és tisztítás céljából.

Kivitel

Horganyzott acél
Öntapadós sablonnal szállítva a nyílás könnyű kivágásához
Légtömör kivitelt biztosító szigetelés a belső felületen

Beépítés

A kör légcsatorna oldalfalába

Kiírási szöveg minta

Szigeteletlen szerelőajtó kör keresztmetszetű légcsatornák belső felületeihez ellenőrzés tisztítás céljából, ovális alakú rugós szorító gombbal, öntapadós sablonnal szállítva a nyílás könnyű kivágásához. Légtömör zárás a zártcellás neoprén tömítésnek köszönhetően. Ez légtömörség tekintetében megfelel a HVCA DW 44 előírásainak. CAIROX típus: RPDR

Rendelési példa

RPDR-B35 350/355

RPDR-B35 = Szerelőajtó típusa

350/355 = Alkalmazható légcsatorna névleges átmérője, mm-ben

Műszaki jellemzők

A szerelőajtó két oldala közötti rugó biztosítja a kapcsolatot. Ovális alakú öntapadó sablon minden darabhoz, mely a szükséges méretű nyílás előrajzolásához használható a légcsatornán Légtömör túlnyomás esetén 2000 Pa-ig, depresszió esetén: 750 Pa-ig
