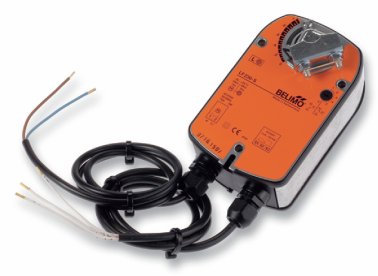

LF-(S) • Zsalumozgató motor, 4Nm, 0.8 m2-ig, rugóvisszatérítésű, nyit-zár
- [Műszaki adatlap] Adatlap
Jellemzők
- Befúvásra / Elszívásra
- Felületi szerelés
- 24V vagy 230V
Brand: Belimo
Rugó visszatérítésű zsalumozgató max. 0.8 m² keresztmetszetű fagyvédelmi, biztonsági zsaluhoz, vészállás funkcióval, nyit/zár vezérléssel, 4 Nm hajtómű forgatónyomatékkal. A zsalu tengelyére egyszerűen, közvetlenül felszerelhető egy univerzális bilincs segítségével. Elfordulásgátló szerkezettel együtt szállítva. S típus: beépített 0-100% segédkapcsolóval a rugalmas kijelzéshez.
Kivitel
- Burkolattípus: UL 2-es burkolattípus
- Környezeti hőmérséklet: -30...50°C
- Forgatónyomaték: 4 Nm
- Vezérlés típusa
- nyit/zár
- Hajtómű mozgásiránya: választható B/J felszereléssel
- Kézi felülbírálás: Nem
- Elfordulási szög: max 95°
- Futásidő (motor): 75 mp / 90°
- Mechanikus kapcsolódás: Univerzális rögzítőbilincs 8...16 mm
- IP védelem: IP54
- NEMA védelmi mód: NEMA 2
- 230V-os kivitel:
- Elektromos betáplálás: AC/DC AC 230V
- Áramfogyasztás (működési) 5 W
- Áramfogyasztás (tartós) 3 W
- Energiafogyasztás a vezetékek méretezéséhez 7 VA
- Tápellátás vezérlésének csatlakozása: kábel 1 m, 2x 0.75 mm²
- 24V-os kivitel:
- Elektromos betáplálás: AC/DC AC/DC 24V
- Áramfogyasztás (működési) 5 W
- Áramfogyasztás (tartós) 2.5 W
- Energiafogyasztás a vezetékek méretezéséhez 7 VA
- Tápellátás vezérlésének csatlakozása: kábel 1 m, 2x 0.75 mm²
Beépítés
- Univerzális rögzítőbilinccsel egyszerűen közvetlenül a zsalutengelyre szerelhető
Kiírási szöveg minta
A 4 Nm nyomatékú, rugó visszatérítésű nyit/zár zsalumozgató, vészállás funkcióval, max. 0.8 m² zsaluméretig, kiviteltől függően 24V vagy 230V-os elektromos betáplálással, közvetlenül a zsalu tengelyére szerelhető motorral, nyit-zár vezérléssel. Beépített 0-100% segédkapcsoló (S típus), megfordítható forgásiránnyal, max. 95°-os elfordulási szöggel, 75 mp / 90° futási idővel, mechanikus végállás kapcsolóval. II. besorolással, teljesen szigetelt kivitelben, IP 54 védettségben minden állásnál. EMC: CE 2014/30/EU alapján. CAIROX típus: LF-(S)
Rendelési példa
LF-230A-S
LF = Rugós zsalumozgató motor típusa, max zsaluméret: 0.8 m², 4Nm
230 = 230V-os elektromos betáplálás (24 = 24V-os elektromos betáplálás)
S = Segédkapcsolóval
Tartozékok, kiegészítők

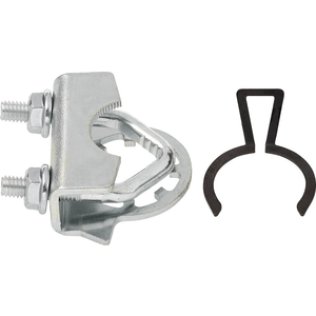

- Rögzítő klipsz 16 - 20 mm átmérőjű tengelyhez, K6-1
- Segédkapcsoló (végállásjelző), S2A-F (2-állású)
- Tengelyhosszabbító, AV6-20
