VWR-5B (RAL 9016) • Perdületes mennyezeti anemosztát
- [Műszaki adatlap] Adatlap
- [Gyors kiválasztási táblázat] Adatlap
- [Revit (RFA)] BIM
Jellemzők
- Alumínium + műanyag
- Állítható lamellák
- Befúvásra / Elszívásra
- Fehér, RAL9016
- Felületi szerelés
Brand: Cairox

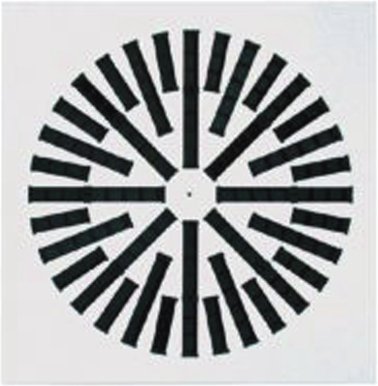

Négyzet alakú, perdületes mennyezeti anemosztát állítható műanyag lamellákkal, levegő befúvásra és elszívásra szellőző és légkondicionáló rendszerekben. Az egyenként állítható lamellák napsugaras elrendezésben kerülnek elhelyezésre.
Kivitel
- A panel acél anyagból
- A lamellák polipropilén anyagból
- Porszórt panel, RAL9016
- Lamellák, RAL9005
- A sugárirányú lamellák az optimális légáramlás érdekében egyenként állíthatók, ezzel biztosítva a levegő megfelelő keveredését központi rögzítő csavarral (M6x80)
Beépítés
- M6x80-as csavarral rögzítve a csatlakozódobozban lévő függesztőhídhoz
Kiírási szöveg minta
Négyzet alakú, acél, perdületes mennyezeti anemosztát fehér (RAL 9016) színre festve, egyenként állítható, napsugaras elrendezésű műanyag lamellákkal (RAL 9005), rögzítés M6x80-as csavarral a külön tételben kiírt csatlakozódobozban lévő függesztőhídhoz. CAIROX típus: VWR-5B
Rendelési példa
VWR-5B 600/48 RAL 9016
VWR-5B = Anemosztát típusa
600 = Frontlap névleges mérete, mm-ben
48 = Lamellák száma
RAL9016 = Frontlap színe
Tartozékok, kiegészítők
- Csatlakozó doboz, VWR-P
- Csatlakozó doboz, szigetelt, PPS-P
- Központi rögzítő csavar, SCREW
VWR-P
Kiegészítő
Csatlakozó dobozok VWR-3 és VWR-5 típusú rácsokhoz
Acél
Szigeteletlen
Befúvásra / Elszívásra
Festetlen, natúr
Függesztve
Csatlakozó dobozok (PS-)VWR-3X(F)(V) és (PS-)APW típusú rácsokhoz
Polisztirol
Szigetelt
Befúvásra / Elszívásra
