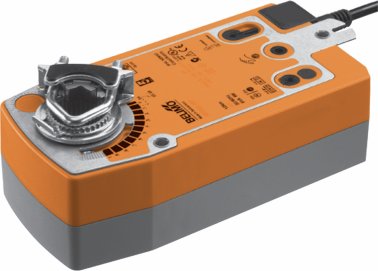

NFA-(S) • Zsalumozgató motor, 10Nm, 2 m2-ig, rugóvisszatérítésű, nyit-zár

NFA-(S)

Jellemzők

  • Befúvásra / Elszívásra
  • Felületi szerelés
  • 24V vagy 230V

Brand: Belimo

Rugó visszatérítésű zsalumozgató max. 2.0 m² keresztmetszetű fagyvédelmi, biztonsági zsaluhoz, vészállás funkcióval, nyit/zár vezérléssel, 10 Nm hajtómű forgatónyomatékkal. A zsalu tengelyére egyszerűen, közvetlenül felszerelhető egy univerzális bilincs segítségével. Elfordulásgátló szerkezettel együtt szállítva. S2 típus: 2-állású Beépített 0-100% segédkapcsolóval a rugalmas kijelzéshez.



Kivitel

  • Burkolattípus: UL 2-es burkolattípus
  • Környezeti hőmérséklet: -30...50°C
  • Forgatónyomaték: 10 Nm
  • Vezérlés típusa
    • nyit/zár
  • Hajtómű mozgásiránya: választható B/J felszereléssel
  • Kézi felülbírálás: Forgatókaros és reteszelőkapcsolós változat szerint
  • Elfordulási szög: max 95°
  • Futásidő (motor): 75 mp / 90°
  • Mechanikus kapcsolódás:  Univerzális rögzítőbilincs 10...25.4 mm
  • IP védelem: IP54
  • NEMA védelmi mód: NEMA 2
  • Elektromos adatok:
    • Elektromos betáplálás: AC 24...240 V / DC 24...125 V
    • Áramfogyasztás (működési) 6 W
    • Áramfogyasztás (tartós) 2.5 W
    • Energiafogyasztás a vezetékek méretezéséhez 9 VA
    • Tápellátás vezérlésének csatlakozása: kábel 1 m, 2x 0.75 mm²

Beépítés

  • Univerzális rögzítőbilinccsel egyszerűen közvetlenül a zsalutengelyre szerelhető

Kiírási szöveg minta

A 10 Nm nyomatékú, rugó visszatérítésű nyit/zár zsalumozgató, max. 2.0 m² zsaluméretig, 24..230V-os elektromos betáplálással, közvetlenül a zsalu tengelyére szerelhető motorral, nyit-zár vezérléssel. Beépített 0-100% segédkapcsoló (S2 típus), megfordítható forgásiránnyal, max. 95°-os elfordulási szöggel, 75 mp / 90° futási idővel, mechanikus végállás kapcsolóval. II. besorolással, teljesen szigetelt kivitelben, IP 54 védettségben minden állásnál. EMC: CE 2014/30/EU alapján. CAIROX típus: NFA

Rendelési példa

NFA-24-230-S2



NFA = Rugós zsalumozgató motor típusa, max zsaluméret: 2.0 m², 10Nm

24-230 = 24V vagy 230V-os elektromos betáplálás

S2 = Segédkapcsolóval (2-állású)

Tartozékok, kiegészítők

  • Rögzítő klipsz 16 - 20 mm átmérőjű tengelyhez, K7-2
  • Segédkapcsoló (végállásjelző), S2A-F
  • Tengelyhosszabbító, AV8-25
