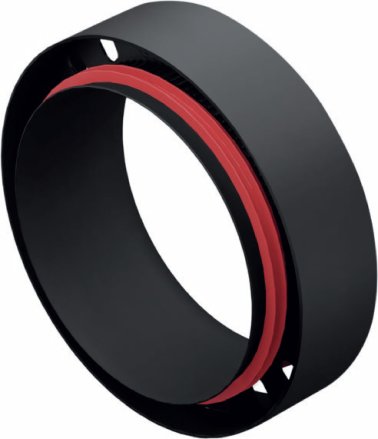

OP ISDC • Csőkapcsoló OP szigetelt légcsatorna rendszerhez
- [Műszaki adatlap] Terv
Jellemzők
- Polisztirol
- Szigetelt
- Befúvásra / Elszívásra
- Felszerelés két cső/idom közé
Brand: Cairox
Mindkét oldalon tömítéssel ellátott cső/idom csatlakozó elem az OctoPLUS szigetelt csatornarendszer elemeinek összekötéséhez.
Az OctoPLUS rendszerből ismert OneClick technológia® használatának köszönhetően az egymást követő rendszerelemek összekapcsolása gyorsabb és egyszerűbb, mint valaha. A csatlakozó légtömör illesztést biztosít, így nincs szükség további tömítőanyagokra.
Kivitel
- 3 méretnagyságban kapható - NA125, NA160 és NA200 mm
- Nagy légzárást és merev csatlakozást biztosít
- Gyors és egyszerű az elemek összekapcsolása, további szerszám vagy tömítőanyag felhasználása nélkül
- Speciális nyílások találhatók a csatlakozóban a beépítés helyességének ellenőrzésére
- A csatlakozó alacsony profilmagassága lehetővé teszi az állandó átmérő fenntartását a légcsatorna mentén
- Legmagasabb légtömörségi osztály ATC1 (EN 17192)
Beépítés
- Két OctoPLUS cső közé
Kiírási szöveg minta
Mindkét oldalon tömítéssel ellátott cső/idom csatlakozó elem az OctoPLUS szigetelt légcsatorna hálózat elemeinek összekötéséhez. CAIROX típus: OP ISDC
Rendelési példa
OP ISDd 160
OP ISDC = Csőkapcsoló OctopLUS rendszerhez típusa
160 = Névleges csatlakozó méret, mm-ben
