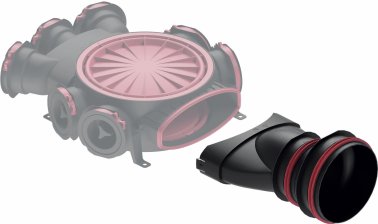

OP MSC • OctoPLUS osztódoboz oldalsó oldali légcsatorna csatlakozó idom

[Műszaki adatok] Adatlap
[Revit (RFA)] BIM

Jellemzők

Brand: Cairox

Az oldalsó csatlakozó idomot a lakásszellőztető friss és használt levegő légcsatornájához és az osztódoboz közötti átmenet csatlakoztatására használják. Úgy tervezték, hogy az osztódoboz mindkét oldalán lévő ovális nyílásba könnyedén rögzíthető legyen egy 3×75-ös modul helyett. A csatlakozó csonk nem használt átmérő részét, amelynek mérete kisebb vagy nagyobb, mint a csatlakozó csőé, le kell vágni.Az OCTOPlus lakásszellőztető rendszer tervezése során a legfőbb cél, hogy átfogó megoldást nyújtson családi házak hővissznyerős rendszereihez, mely mind a megrendelő, mind a kivitelező igényeit kielégíti.

Kivitel

Polipropilén anyagból
A tömítések biztosítják a szoros és merev csatlakozást
A legmagasabb légtömörségi osztály - ATC1 az EN 17192 szabvány szerint

Beépítés

Az elosztódoboz két oldalán lévő ovális nyílásba rögzítendő, a 3x75-ös modul helyett 125 mm-es és 160 mm-es csövek csatlakoztatására tervezték
Lehetőség van spirálkorcolt csövek vagy flexibilis előre szigetelt csövek (pl Sonoflex), valamint egyéb, a spirálkorcolt csövekkel kompatibilis átmérőjű csövekkel való csatlakoztatásra

Kiírási szöveg minta

Oldalsó csatlakozó idom a lakásszellőztető friss és használt levegő légcsatornájához és az osztódoboz közötti átmenet csatlakoztatásához, polipropilénből. Az osztódoboz két oldalán lévő ovális nyílásba rögzítendő, a 3x75-ös modul helyett. CAIROX típus: OP MSC
