ISOLA HY • Páratartalom szabályzású légbeeresztők nyílászárókba
- [Műszaki adatlap] Terv
- [Kiválasztási diagram] Terv
Jellemzők
- Műanyag
- Befúvásra
- Fehér (más színekben is rendelhető)
- Felületi szerelés
Brand: Cairox
Higroszabályozású légbeeresztő, nyílászáróra, hitelesített hangcsillapítással a külső zajok bejutása ellen. Az ISOLA HY légbeeresztők B típusú páratartalom szabályzott (Alizé rendszer Atech n° 14/13-1910) helyiségekhez használatosak. Az ISOLA HY légbeeresztők bármilyen ferde síkú felületen is használhatók, úgy mint tetőablakoknál, a redőnytok alatt, stb.
NMÉ engedéllyel rendelkezik!
Színe
- Műanyag alapanyagból
- Fehér vagy kívánságra csontfehér, világos szürke, bronz, tölgy, barna, vagy fekete színben
Kivitel
- Légszállításuk 6 - 45 m³/h között változik – a helyiség relatív páratartalmának függvényében – 20 Pa nyomáskülönbség mellett. Az ISOLA HY akusztikai szintje megfelel a magyar és az NRA ide vonatkozó új előírásainak, a 30 dB(A)-es zajcsillapítási korláttal.
- Az ISOLA HY légbeeresztő ESA 4-es zajcsillapítási osztályt biztosít (CSTB beépítési módok)
- Az ISOLA HY légbeeresztő az RA akusztikai kiegészítővel ESA 5 osztályú zajcsillapítást biztosít
- ESA 4 osztály: Dn,e,w + Ctr >= 36 dB, szükséges, ha: a lakótér alapterülete (m²) elosztva a légbeeresztők számával >=10
- ESA 5 osztály: Dn,e,w + Ctr >= 39 dB, szükséges, ha: a lakótér alapterülete (m²) elosztva a légbeeresztők számával <10
Beépítés

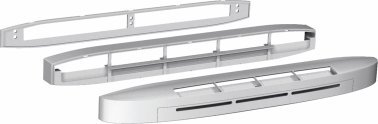

- ISOLA HY: Az alapbetét 3 csavarral van a nyílászáróhoz rögzítve. A légbeeresztő egyszerűen csak az alapbetétbe pattintható. Az ISOLA HY akár az alapbetétre csavarozható is (2 db Ø3x6 mm csavar).
- ISOLA HY RA: Az akusztikus RA toldat a nyílászáróhoz kell csavarozni, a légbeeresztő a fentiekben leírtak szerint illeszkedik. A légbeeresztő rá is csavarozható az akusztikus toldatra.
- A fal/ablak külső oldalán a CE2A külső rovarrácsot csavarokkal rögzítjük
Kiírási szöveg minta
Higroszabályozású légbeeresztő, NMÉ engedéllyel rendelkező, nyílászárókba építhető kivitelben, nyílt égésterű gázkészülékkel rendelkező helyiségekhez. 6 és 45 m³/h között (20Pa nyomáskülönbség mellett) változó légáramlással. A magyar és az NRA ide vonatkozó előírásainak megfelelő akusztikai szinttel, 30 dB(A)-es zajcsillapítási korláttal. Cairox típus: ISOLA HY
Rendelési példa
ISOLA HY (FEHÉR) RA
ISOLA HY = Higroszabályozású légbeeresztő típusa
(FEHÉR) = Fehér színű (VAJSZÍNŰ, BARNA, ARANY TÖLGY, VILÁGOS TÖLGY, SÖTÉT TÖLGY, SZÜRKE, FEKETE, VÖRÖS BARNA, SZÖTÉT SZÜRKE)
RA = Hangcsillapító elemmel
Tartozékok, kiegészítők
- Esővédő rács, CE2A
- Külső rovarrács, GPE2A
