RV3 • Pulzer fűtőkaloriferhez, 25.0 kW (400V/3f)

Kiegészítő

[Műszaki adatlap] Terv

Jellemzők

Brand: Cairox

Az RV3-25/P pulzer ideális kör és négyszög keresztmetszetű elektromos fűtőkaloriferek vezérlésére. A vezérlő a kimeneti jelet a helyiség vagy légcsatorna hőmérséklet érzékelő által adott jel alapján állítja be.

Kivitel

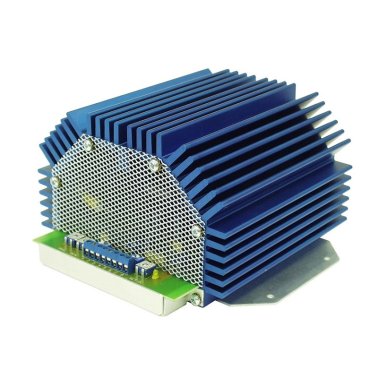

A pulzer egy alumínium hűtőbordával ellátott vezérlőegységből és egy sorkapcsokkal ellátott alaplapból áll
Fokozatmentes (impulzusos) fűtőteljesítmény szabályozás
Elektromos betáp: 3x400V AC / 50-60 Hz
Kapcsolt áramerősség tartomány fázisonként: 5–36A
Maximum elektromos fűtőkalorifer teljesítmény 25kW szimmetrikus delta/csillag indításnál
Feszültség bemenet: 0–10V DC a kimeneti vezérléshez (0V ~ 0% kimenet; 10V ~ 100% kimenet)
Helyiség levegő hőmérséklet beállítási tartomány: 0–30°C
Légcsatorna befújt levegő hőmérséklet beállítási tartomány: 0–45°C
Légcsatorna befújt levegő hőmérséklet minimum értéktartomány beállítási korlátozása: 5–15°C
Légcsatorna befújt levegő hőmérséklet maximum értéktartomány beállítási korlátozása: 30–50°C
IP20-as védelmi osztály

Beépítés

Falra vagy kapcsolószekrénybe való telepítésre
Beltéri telepítésre alkalmas, ahol a hőmérséklet 0 és +35°C között van valamint a relatív páratartalom értéke nem magasabb 80%-nál
Szabad levegőmozgást biztosítani kell a vezérlő körül és függőleges helyzetben hűtőventilátort kell alkalmazni a túlmelegedés ellen
A vezérlő elhelyezésekor figyelni kell arra hogy a megfelelő hozzáférés lehetséges legyen karbantartáskor vagy esetleges szerviz tevékenység elvégzésekor
Fali szerelés esetén tiplivel és csavarral rögzíthető
A vezérlő 100 mm-es környezetében csak nem éghető anyagok elhelyezése megengedett

Kiírási szöveg minta

Fokozatmentes (impulzusos) fűtőteljesítmény szabályzásos pulzer, 3x400V AC / 50-60Hz elektromos betáplálással, fázisonkénti 5-36A kapcsolt áramerősség tartománnyal, szimmetrikus delta/csillag indításnál maximum 25kW elektromos fűtőkalorifer teljesítménnyel, IP20-s védelmi osztállyal, 0–10V DC feszültség bemenettel a kimeneti vezérléshez (0V ~ 0% kimenet; 10V ~ 100% kimenet), 0–45°C-os légcsatorna befújt levegő hőmérséklet beállítási tartománnyal, külön tételben kiírt légcsatorna vagy helyiség hőmérséklet érzékelővel. CAIROX típus: RV3-25

Rendelési példa

RV3-25

RV = Pulzer típusa

3 = 3x400V AC / 50-60 Hz Elektromos betáplálás

25 = Maximum elektromos fűtőkalorifer teljesítmény, kW-ban

Tartozékok, kiegészítők

Helyiség hőmérséklet érzékelő, TG-R530
Helyiség hőmérséklet érzékelő külső alapjellel, TG-R430
Légcsatornába építhető hőmérséklet érzékelő, TG-K330
Min/max. hőmérséklet érzékelő, TG-K360
