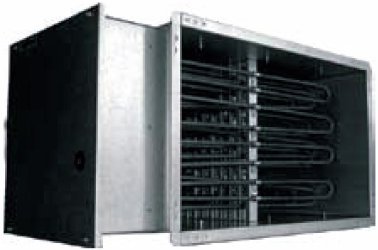

RVA - MQI • Elektromos előfűtő kalorifer beépített vezérléssel

• Beépített vezérléssel és potenciométerrel
• Alkalmazási hőmérséklet tartomány: -10°C és 50°C között
• A ház horganyzott acélból, aluzinc bevonattal készül, amely magas hőmérsékleten ellenálló
• A fűtőszál anyaga: AISI 304 rozsdamentes acél
• Két-lépcsős túlhevülés elleni védelem
  • Az első fokozat az 50°C elérése esetén kapcsol be (automatikus újraindítás)
  • A második fokozat a 100°C elérése után kapcsol be (újraindítás a házon található gombbal)
• 35mm-es légcsatorna kerettel szállítva
• Gyárilag légáramlás érzékelővel és a nyomásérzékelővel felszerelt

• Négyszög keresztmetszetű légcsatornába. Az elektromos fűtőkalorifer vízszintesen telepíthető úgy, hogy az elektromos csatlakozódoboz felfelé vagy oldalra néz
• Nem telepíthető robbanásveszélyes és agresszív anyagú környezetbe
• Csak a tiszta/szűrt levegő felmelegítésére vagy előmelegítésére használhatók
• Csak beltéri telepítésre
• Vízszintes beépítés esetén az elektromos kapcsolódoboznak oldalt (bal vagy jobb) kell lennie
• A minimális beépítési távolság az RVA MQI és egy következő légtechnikai elem között (pl. szűrő, ventilátor, zsalu, stb.) legalább 2x csőátmérő távolságban kell lennie
• Amennyiben az elektromos fűtőkalorifer úgy kerül telepítésre, hogy véletlenül érintkezhessen a fűtőszállal, úgy benyúlás elleni védőrács használata kötelező
• Az elektromos hálózatra történő beszerelést csak szakképzett villanyszerelő végezheti el. A tápkábelt a fűtőelem teljesítményének arányában kell kiválasztani. Ezeknek a fűtőelemeknek a felszerelésekor szigorúan be kell tartani az érvényben lévő szabványokat és előírásokat. A telepítésen belül egy elektromos leválasztó automata megszakítót (nem tartozék) kell elhelyezni, az elektromos hálózatból való szakaszolás miatt. Az automatikus kismegszakítót a fűtőelem teljesítménye és névleges áramfelvétele alapján kell kiválasztani (lásd az elektromos adattáblát a fűtőtest burkolatának tetején), és B karakterisztikával kell rendelkeznie. Az áramerőssége megegyezik az elektromos adattáblán feltüntetett értékekkel. A fűtőkalorifert földelni kell.

Négyszög keresztmetszetű előfűtő elektromos fűtőkalorifer acélból, gyárilag beépített 2 fokozatú hővédelemmel, nyomáskapcsolóval, befújt levegő hőmérséklet érzékelővel, áramlásérzékelővel, 35 mm-es csatlakozó kerettel. Alkalmazási hőmérséklet tartomány: -10°C és 50°C között. AISI 304 rozsdamentes acél anyagú fűtőszálakkal. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. Két lépcsős túlmelegedés elleni védelem automatikus újraindítással, és manuális újraindító gombbal. A beépítési méret 400x200 mm-től egészen 1000x500 mm névleges csatlakozó méretig, a teljesítmény tartomány pedig 3000W-tól 90000W-ig terjed. Elektromos betáplálás: 230V AC vagy 400V AC. CAIROX típus: RVA-MQI

RVA 70 x 30/05-1F-MQI

RVA = Elektromos fűtőkalorifer típusa

05 = Fűtőteljesítmény, kW-ban, (lásd a táblázatban)

1f = Elektromos betáplálás 1 fázis/230V (2f= 2 fázis/400V, 3f= 3 fázis/400V)

MQI = Beépített pulzerrel, dP kapcsolóval, léghőmérséklet érzékelővel, szabályzás a készüléken
