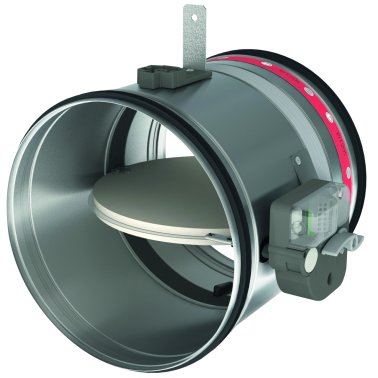

CR120+MFUS • Kézi, kör keresztmetszetű tűzcsappantyú, 120 perc
- [Műszaki adatok] Adatlap
Jellemzők
- Acél
- Szigeteletlen
- Befúvásra / Elszívásra
- Felszerelés két cső/idom közé
- Rf 2h
Brand: Cairox
Kör alakú tűzvédelmi csappantyú, akár 120 perces tűzállósággal, kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Abban az esetben ha levegő hőmérséklete 72°C fölé ér az olvadóbiztosíték szétold és a csappantyú lezárja tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. "palusol" habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hoz létre, megakadályozva a füst és a tűz tovább terjedését. A ház horganyzott acélból készül. A minimális nyomásveszteség garantált a vékony csappantyú lapnak, a csappantyú lappal egy vonalban lévő olvadó biztosítéknak és a házon kívül elhelyezett erőátvitelnek köszönhetően. A CR120+MFUS típusú tűzcsappantyúk kézi működtetésű mozgató egységgel, állásjelzővel felszereltek. Opcionálisan FDCU MFUS típusú végálláskapcsolóval is szállíthatóak a termékek. Az állítókar egyszerűen eltávolítható a olvadóbiztosíték cseréjéhez.
Alkalmazási terület
Tűzszakaszba Légtechnikai, szellőző rendszerekben a tűz továbbterjedésének megakadályozásához. Üzemi hőmérsékleti tartomány: -10°C és 50°C között.0-96% páratartalom tartományhoz. Mérettartomány: Ø100 – Ø315 mm. CR2 típus használatos Ø355 – Ø630 mm-ig.
Kivitel
- Horganyzott acél ház
- PromatectH® tűzálló lap
- Körben Palusol tömítés
- Kézi állítókar mozgatószerkezet: MFUS, 72°C-os olvadó betéttel
Beépítés
- Vízszintesen vagy függőlegesen is beépíthető
- Beépítési lehetőségek: betonfal, vasbeton padló, tűzálló vakolat
- Mozgató mechanizmus a falon kívüli elhelyezve
- Kör keresztmetszetű légcsatorna rendszerekhez
- Beltéri elhelyezésre
Kiírási szöveg minta
Kör alakú tűzvédelmi csappantyú, akár 120 perces tűzállósággal, kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Horganyzott acél házzal, PromatectH® lappal, kézi állítókar mozgatószerkezettel, végálláskapcsolóval, 72°C-os olvadóbetéttel, csappantyú állásszöggel jelzéssel szállítva. Beltéri elhelyezésre betonfalba, vasbeton padlóba, tűzálló vakolatba, a mozgató mechanizmus a falon kívüli elhelyezve. CAIROX típus: CR120+MFUS
Rendelési példa
CR120+MFUS 250
CR120 = Kör keresztmetszetű tűzvédelmi csappantyú típusa, 120 perces tűzállósággal
MFUS = Kézi mozgatóegység
250 = Névleges csatlakozó átmérő, mm-ben
