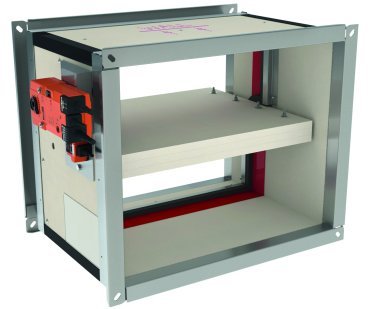

CU2+BFLT/BFNT 230 • Motoros, négyszög keresztmetszetű tűzcsappantyú, 230V, 120 perc
- [Műszaki adatok] Adatlap
Jellemzők
- PromatectH®
- Szigeteletlen
- Befúvásra / Elszívásra
- Felszerelés két cső/idom közé
- Rf 2h
Brand: Cairox
Motoros mozgatású, négyszög keresztmetszetű tűzvédelmi csappantyúk 2 órás tűzállósággal. Abban az esetben ha levegő hőmérséklete 72°C fölé ér a termoelektromos olvadóbetét szétold és a csappantyú lezárja a tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. "palusol" habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hoz létre, megakadályozva a füst és a tűz tovább terjedését. A ház és a csappantyú tűzálló PromatectH® anyagból készül. A CU2 + B(L)FT230 típusú 230V-os motoros tűzcsappantyúk állásjelzővel és végálláskapcsolóval felszereltek.
Alkalmazási terület
Tűzszakasz határra Légtechnikai, szellőző rendszerekben a tűz továbbterjedésének megakadályozásához. Üzemi hőmérsékleti tartomány: -10°C és 50°C között. 0-96% páratartalom tartományhoz. Légtömörség az EN 1751 szerint: B osztály (C osztály opcióban).
Kivitel
- Könnyű súlyú PromatectH® anyagú tűzálló ház
- PromatectH® tűzálló lap
- A csappantyú körül Palusol tömítés
- Mozgatóegységek: BELIMO BFLT230 (kisebb méreteknél) vagy BFNT230 (nagyobb méreteknél)
- 30 mm-es MEZ kerettel szállítva (más méretű keret kérésre)
Beépítés
- Beépítési lehetőségek: betonfal, padló, tűzálló vakolat
- Négyszög keresztmetszetű, 30-as MEZ-kerettel rendelkező légcsatornába
Kiírási szöveg minta
Kézi állítású négyszög keresztmetszetű tűzvédelmi csappantyú 2 órás tűzállósággal, a NEN6077 / NBN 713-0 0 / EN 1366-2 szabványi előírásnak megfelelően. A ház és a csappantyú tűzálló PromatectH® anyagból készül. A tűzcsappantyú mozgatószerkezete 230V-os motoros működtetésű, állásjelzővel és 72°C-os termoelektromos olvadó biztosítékkal felszerelt. CAIROX típus: CU2+BFLT/BFNT230
Rendelési példa
CU2+BFLT230 400 x 200
CU2 = Négyszög keresztmetszetű tűzvédelmi csappantyú típusa, 120 perces tűzállósággal
BLFT230 = 230V-os mozgatóegység termoelektromos olvadóbetéttel (BLFT = L+H ≤ 1200 mm és BLNT = L+H ≥ 1200 mm)
400 = Névleges csatlakozási szélesség, mm-ben
200 = Névleges csatlakozási magasság, mm-ben
