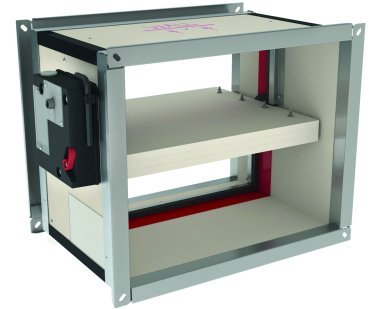

CU2+CFTH • Kézi, négyszög keresztmetszetű tűzcsappantyú, 120 perc

[Műszaki adatok] Adatlap

Jellemzők

PromatectH®
Szigeteletlen
Befúvásra / Elszívásra
Felszerelés két cső/idom közé
Rf 2h

Brand: Cairox

Kézi mozgatású négyszög keresztmetszetű tűzvédelmi csappantyú PromatectH® anyagból, akár 120 perces tűzállósággal. Abban az esetben ha levegő hőmérséklete 72°C fölé ér az olvadóbiztosíték szétold és a csappantyú lezárja a tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. "palusol" habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hoz létre, megakadályozva a füst és a tűz tovább terjedését. A ház és a csappantyú tűzálló PromatectH® anyagból készül. A CU2 + CFTH típusú tűzcsappantyúk kézi működtetésű mozgató egységgel. Opcionálisan FDC CFTH végálláskapcsolóval is szállítható. A működtető mozgatószerkezet könnyedén eltávolítható vizsgálathoz vagy az olvadóbetét cseréjéhez.

Alkalmazási terület

Tűzszakasz határra Légtechnikai, szellőző rendszerekben a tűz továbbterjedésének megakadályozásához. Üzemi hőmérsékleti tartomány: -10°C és 50°C között. 0-96% páratartalom tartományhoz. Légtömörség az EN 1751 szerint: B osztály (C osztály opcióban).

Kivitel

Könnyű súlyú PromatectH® anyagú tűzálló ház
PromatectH® tűzálló lap
A csappantyú körül Palusol tömítés
Kézi állítókar mozgatószerkezet: CFTH, 72°C-os olvadó betéttel
30 mm-es MEZ kerettel szállítva (más méretű keret kérésre)

Beépítés

Beépítési lehetőségek: betonfal, padló, tűzálló vakolat
Négyszög keresztmetszetű, 30-as MEZ-kerettel rendelkező légcsatornába

Kiírási szöveg minta

Kézi állítású négyszög keresztmetszetű tűzvédelmi csappantyú 2 órás tűzállósággal, a NEN6077 / NBN 713-0 0 / EN 1366-2 szabványi előírásnak megfelelően. A ház és a csappantyú tűzálló PromatectH® anyagból készül. A tűzcsappantyú mozgató mozgatószerkezet kézi működtetésű, állásjelzővel és 72°C-os olvadó biztosítékkal felszerelt. CAIROX típus: CU2+CFTH

Rendelési példa

CU2+CFTH 400 x 200

CU2 = Négyszög keresztmetszetű tűzvédelmi csappantyú típusa, 120 perces tűzállósággal

CFTH = Kézi mozgatószerkezet

400 = Névleges csatlakozási szélesség, mm-ben

200 = Névleges csatlakozási magasság, mm-ben
