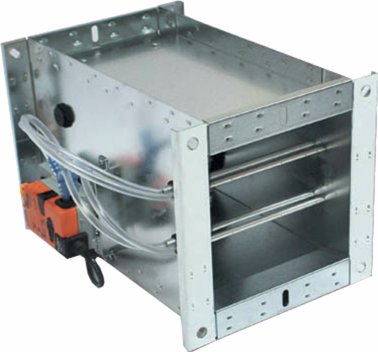

VAV-KR • Négyszög keresztmetszetű VAV szabályzók

[Műszaki adatlap] Adatlap
[Revit (RFA)] BIM

Jellemzők

Brand: Cairox

Négyszög keresztmetszetű változtatható térfogatáramú (VAV) légmennyiség szabályzók befúvó és elszívó rendszerekhez. Változtatható térfogatáramú légmennyiség szabályzó biztosítja térfogatáram szabályozását egy adott beállítási ponttal. A beállítási pont megadható légtérfogatáramként vagy túlnyomásként/depresszióként. Az alap paraméterezést a gyárban végzik el az ügyfél által megadott adatoknak megfelelően. A változó légmennyiség-szabályozók előnye a nagy szabályozási pontosság és a karbantartás szükségtelensége. Minden VAV-szabályzó mozgatómotorral felszerelt, amely beépített nyomáskülönbség-érzékelővel és PID logikai vezérléssel rendelkezik. A működtető érzékelő gumitömlővel kerül összeköttetésre a mérőkereszttel, amely a légmennyiség mérésére szolgál. A légcsatornában lévő légmennyiségről valós idejű információ birtokában a VAV-ok dinamikusan reagálhatnak a beállított érték (hőmérséklet, CO2 vagy páratartalom) változásaira, és optimális szellőzést biztosítanak a lehető legalacsonyabb energiafogyasztás mellett.

Kivitel

A burkolat és a csappantyú horganyzott acéllemezből
EPDM gumiból készült tömítések a csonkoknál
A mérőkereszt alumínium csőből
Mozgató motor: Belimo (MP)
- elektromos betáplálás - AC 24V, 50/60 Hz
- nyomaték: 5Nm (LMV-D3-MP) / 10Nm (NMV-D3-MP)
- elforgási szög: 95°, állítható, mechanikus ütközőkkel
∆p @ Vnom = 50...450Pa
Vmax = 20...100%
Vmin = 0...100%
Vmid = 50% Vmin-től Vmax-ig
Névleges méretek: 200 x 100 - 1000 x 1000 [mm]
Ház hossza: 350 mm
Alkalmazási hőmérséklet-tartomány 0°C ... 50 °C között
Térfogatáram tartomány: 36000 m³/h-ig
Nyomáskülönbség tartomány 1000 Pa-ig
A burkolat légszivárgási osztálya "C" osztályú az EN 1751 szerint
Zárt zárólap légszivárgási osztály 0/3 osztályú az EN 1751 szerint
Légsebesség < 12 m/s
EK megfelelőség: EN ISO 12100:2010
Higiéniai tanúsítvány VDI 6022 szerint
ATEX 1-es és 2-es zónában lévő összes gázhoz, ködhöz és gőzhöz tervezett kivitelben is elérhető, elektronikus vezérléssel kiegészítve a 21-es és 22-es zónában lévő porokhoz
- II 2G Ex h IIC T6 Gb
- II 2D Ex h IIIC T80°C Db

Beépítés

Két légtechnikai cső/idom közé
A beépítésnél a VAV-szabályzó utáni egyenes szakasz minimális hossza:
- 4 x VAV-szabályzó névleges szálesség a beszereléséhez és karbantartásához szükséges minimum távolságot biztosítni kell két VAV eógymás utáni telepítése során

Kiírási szöveg minta

Négyszög keresztmetszetű változtatható térfogatáramú (VAV) légmennyiség szabályzó befúvó és elszívó rendszerekhez. Horganyzott acélból, légtömör szabályzó zsaluból, EPDM gumitömítéssel a csonkokon, az EN 1751 szerinti C3 légzárósági osztállyal, VDI 6022 szerinti higiéniai tanúsítvánnyal, mérőkereszttel, motoros mozgatással, beépített nyomáskapcsolóval, PID logikai vezérléssel, gyári alap paraméterezéssel az ügyfél által megadott adatok alapján. CAIROX típus: VAC-KR

Rendelési példa

VAV-KRI 400 x 200

VAV-KR = Négyszög keresztmetszetű VAV-szabályzó típusa

I = Szigetelt kivitel

400= Névleges csatlakozási szélesség, mm-ben

200= Névleges csatlakozási magasság, mm-ben
