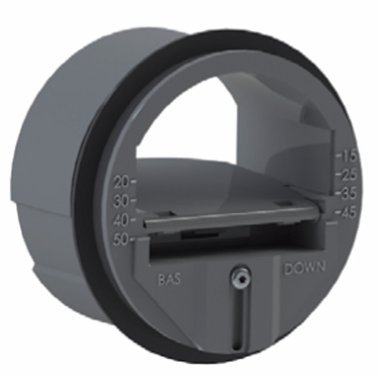

KVR-R • Állítható állandó térfogatáramú légmennyiség szabályzó (CAV), 50-250Pa

KVR-R

Jellemzők

  • Állítható lamellák
  • Befúvásra / Elszívásra
  • Csőbe csúsztatható

Brand: Cairox

Állandó légmennyiség szabályzók tűzálló műanyagból. A méretsorban kapható légmennyiség szabályzók 15-700 m3/h és min. 50 - max. 250 Pa közötti külső ellenállás tartományban használhatók. A gyárilag beállított légmennyiség a szabályzón megjelölt értékekre a helyszínen megváltoztathatók. Befúvó és elszívó rendszerekhez egyaránt használható.

Kivitel

  • A szeleptest és az állítómű M1 osztályú tűzálló műanyagból
  • A test M1 osztályú tűzálló műanyagból vagy NA160-NA250 átmérő között acélból
  • Rozsdamentes acél méretezett rugó
  • Gumis, légtömör tömítés
  • Maximális üzemi hőmérséklet: 60°C

Beépítés

  • Kör keresztmetszetű légcsatornák belsejében történő felszereléshez
  • Vízszintes és függőleges irányú elhelyezésben is alkalmazható
  • Vízszintes szerelés esetén a "BAS" jelölésnek alul kell lennie
  • A megfelelő légáramlási iránynak megfelelően kell felszerelni
  • A befúvó rácsoktól minimum 3D légcsatorna átmérő távolságban kell elhelyezni a légmennyiség szabályzót és ugyanilyen távolságot kell tartani a légcsatornában nagyfokú turbulenciát okozó elemektől, mint pl. T-idom, könyök, nyeregidom, stb.
  • Az elszívó rácsoktól minimum 1D légcsatorna átmérő távolságban kell elhelyezni a légmennyiség szabályzót és ugyanilyen távolságot kell tartani a légcsatornában nagyfokú turbulenciát okozó elemektől, mint pl. T-idom, könyök, nyeregidom, stb.
  • A légmennyiség szabályozónak karbantartás céljából könnyen hozzáférhetőnek kell lennie

Kiírási szöveg minta

Csővezetékbe tolható állandó térfogatáramú légmennyiség szabályzó, kör keresztmetszetű légcsatorna rendszerhez, M1 osztályú tűzálló műanyagból vagy NA160-NA250 átmérő között acélból, önszabályzó szeleppel, állítóművel és rozsdamentes acélrugóval. 50Pa és 250Pa közötti külső ellenállás tartományban alkalmazva. Cairox típus: KVR-R

Rendelési példa

KVR-R 125 50-100 M3/H



KVR-R = Állandó légmennyiség szabályzó típusa

125 = Névleges csatlakozó csőátmérő, mm-ben

50-100 M3/H = Névleges légszállítás tartomány, m3/h-ban
