Mi az a centrifugális ventilátor?
A centrifugális ventilátor jelentése lényegében a működési elvéből ered: a "centrifugális" kifejezés arra utal, hogy a járókerék forgása során a levegőt kifelé, a kerék palástja felé "dobja" hasonlóan ahhoz, ahogy egy centrifuga is a forgás irányára merőlegesen mozgatja az anyagot. Ezt a típust radiális ventilátornak is nevezik, mivel a beszívott levegő a tengely irányából érkezik, majd a kilépéskor iránya sugárirányúra (radiálisra) változik.
Centrifugális ventilátor előnyei
nagy megbízhatóság és kiemelkedő teljesítmény tartós üzem mellett is;
egyszerű, könnyen hozzáférhető karbantartás;
stabil, biztonságos működés az egység egészének élettartama alatt;
meghibásodás esetén is alacsonyan tartható energia- és javítási költség.
Radiális ventilátor működése
A radiális ventilátor működése néhány jól elkülöníthető lépésre bontható:
A levegő a járókerék közepén, a tengely mentén lép be a gépházba.
A motor által forgatott lapátkerék felgyorsítja a beáramló levegőt.
A forgásból adódó centrifugális hatás miatt a levegő a kerék külső pereme felé mozdul.
A csigaház alakú burkolat összegyűjti ezt a levegőt, és egy erre kialakított nyíláson keresztül, a beszívási iránytól 90°-ban eltérítve engedi ki a rendszerből.
Szerkezetileg a járókerék lapátjainak kialakítása alapvetően meghatározza a ventilátor jellemzőit. A hátrahajló lapátozású kerekek jellemzően energiahatékonyabbak és nagyobb légmennyiség mozgatására alkalmasak, ezért ezt a kialakítást használják a nagykonyhai és ipari elszívó ventilátoroknál is.
Radiális ventilátor jellemzői
A radiális ventilátor jellemzői közül az egyik legfontosabb, hogy az axiális típusnál lényegesen nagyobb nyomás leküzdésére képes, ezért ott is stabilan működik, ahol hosszabb légcsatorna-szakaszt, szűrőt vagy egyéb ellenállást kell legyőznie a levegőnek. Emellett strapabíróbb kivitelben készül, ami különösen fontos szempont magas hőmérsékletű vagy szennyezett közegű környezetben.
A csigaház alakú burkolat könnyen felismerhetővé teszi ezt a ventilátortípust. Mivel a levegőt a beszívási tengelyre merőlegesen fújja ki, a ház jellemzően kerek, spirális formát követ.
Teljesítmény és légszállítás
A Cairox KBF-N termékcsaládja jól szemlélteti, hogy a centrifugális ventilátorok milyen teljesítménytartományban mozognak:
Légszállítás: típustól függően 1.700 m³/h és 17.540 m³/h között
Max. elszívási közeghőmérséklet: akár 120°C
Max. környezeti hőmérséklet: kiviteltől függően 40–80°C
Ez a tartomány mutatja, hogy a radiális ventilátorok egy kisebb konyhai elszívóernyő kiszolgálásától kezdve egészen a nagy légmennyiséget igénylő ipari alkalmazásokig skálázhatók.
Kialakítás, házazás, zajszint
A radiális ventilátorok háza jellemzően szendvicsszerkezetű, horganyzott acéllemezből készül, amelybe 30 mm vastag szigetelést építenek, ez a DIN EN 13501-1 szabvány szerint A1 tűzállósági osztályba sorolható, vagyis nem éghető anyag. A ház levehető paneljén keresztül hozzá lehet férni a motorhoz, illetve több típusnál a légkimeneti irány (jobb/bal/fel) is megváltoztatható, ami rugalmasabbá teszi a beépítést.
Zajszint tekintetében külön figyelmet érdemelnek a hangcsillapított kivitelek (pl. KBF-N E, KBF-N EC), amelyeknél a motor a légáramon belül helyezkedik el, így csendesebb üzemet biztosítanak azokon a helyeken, ahol ez szempont.
Axiális vagy radiális ventilátor, melyiket válassza?
Radiális ventilátorok előnyei axiális kivitellel szemben
Az axiális ventilátorok korábban jelentek meg, és a levegőt a tengellyel párhuzamosan, egyenes irányban mozgatják, emiatt egyszerűbb, de kisebb nyomáskülönbség leküzdésére alkalmas megoldást adnak. A radiális ventilátor ezzel szemben:
nagyobb nyomás ellenében is stabil légszállítást biztosít;
jobban bírja a tartós, magas hőmérsékletű vagy szennyezett üzemet;
hosszabb csatornahálózatba építve is megőrzi teljesítményét;
strapabíróbb, hosszabb élettartamú kivitelben készül.
Mikor éri meg radiális megoldást választani?Mikor éri meg radiális megoldást választani
Radiális ventilátor választása elsősorban akkor indokolt, ha:
hosszabb légcsatornán, szűrőn vagy egyéb ellenálláson keresztül kell levegőt mozgatni;
a közeg hőmérséklete tartósan magas (pl. nagykonyhai zsírpára, ipari technológiai hő);
a rendszernek pormentesítést, forgácselszívást vagy más, nagyobb terhelésű feladatot kell ellátnia;
fontos a hosszú távú, megbízható, alacsony karbantartási igényű üzem.
Radiális elszívó ventilátor nagykonyhai és ipari használatra
A Cairox KBF-N sorozata kifejezetten nagykonyhai elszívóernyőkhöz kialakított centrifugális ventilátor család, amely több vezérlési móddal érhető el:
KBF-N D T – frekvenciaszabályozható kivitel, akár 17.540 m³/h légszállításig

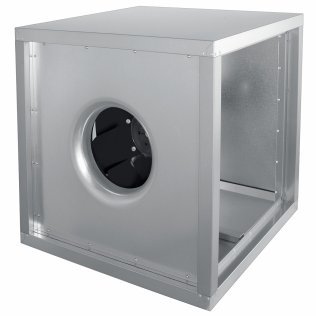

KBF-N E T – fokozatkapcsolható kivitel, 1.700 m³/h légszállításig

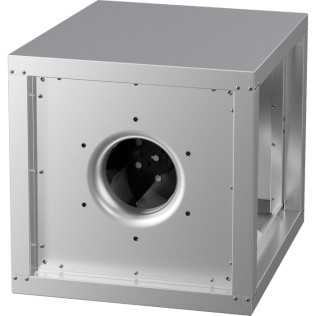

KBF-N E – fokozatkapcsolható, hangcsillapított kivitel

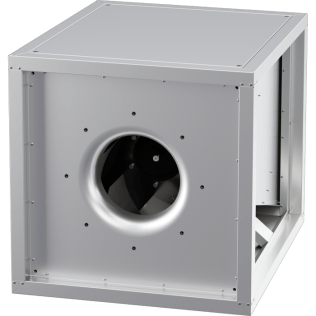

KBF-N EC T – EC-motoros, 0–10V jellel folyamatosan szabályozható, akár 7.600 m³/h-ig
KBF-N EC – EC-motoros, hangcsillapított kivitel, akár 17.500 m³/h-ig
Ezeknél a típusoknál a motor jellemzően a légáramon kívül helyezkedik el, így védett a zsíros, szennyezett elszívott levegőtől, emellett gyárilag beépített zsír- és kondenzvíz-gyűjtő tálca gondoskodik a lecsapódó szennyeződés kezeléséről. A hátrahajló radiális járókerék és a termikus hővédelemmel ellátott motor együttesen biztosítja a tartós, akár 120°C-os közeghőmérsékletig terjedő, megbízható üzemet. Ez teszi alkalmassá ezt a típust a nagykonyhák zsírpárás, magas hőterhelésű környezetére.
Ipari por-, forgács- és füstelszívás
Ugyanez a robusztus, radiális elven működő kialakítás, acéllemez ház, szigetelt, A1 tűzállósági osztályú panel, IP54 érintésvédelem teszi alkalmassá az ipari radiális ventilátor típusokat por-, forgács- és füstelszívási feladatokra is. Az ipari környezetben a nagyobb nyomású, hosszabb csatornahálózaton keresztül történő elszívás, valamint a szennyezett, olykor magas hőmérsékletű közeg kezelése miatt van szükség a radiális kivitel nyújtotta teljesítménytöbbletre és strapabírásra az axiális megoldásokkal szemben.
