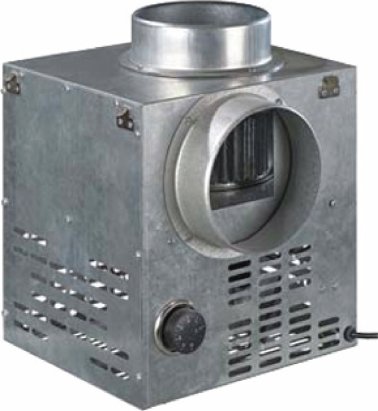

CFV • Kandalló elszívó ventilátor

Brand: Cairox

Kandalló elszívó centrifugális ventilátor, előrehajló lapátozással, a keletkező hő lakáson belüli elosztására. A kandalló elszívó ventilátor házak fűtési rendszerének kezelésére tervezték, a kémény vagy a kandalló által leadott hő további hasznosításával, mint egy másodlagos fűtésrásegítési megoldás.

Kivitel

A ventilátor ház horganyzott acélból készül
A ház tűzálló ásványgyapot hő-és hangszigetelő anyaggal bélelt
A készülékház belső felülete perforált a belső levegő keringtetése és a meghajtómotor hűtése miatt
A készülék beépített hőmérséklet szabályzó elemmel felszerelt mely a ventilátor automatikus ki-, és bekapcsolását teszi lehetővé
A berendezés 0°С és +150°С közötti hőmérséklet tartomány között működik, a tűztér feletti hőmérséklet függvényében
230V/50Hz/1f meghajtómotor
F szigetelési osztály
A meghajtómotor beépített hővédelemmel és automatikus újraindítással felszerelt
A meghajtómotor a légáramon kívül elhelyezve, előrehajló lapátozású járókerékkel és hosszú élet tartamú csapágyakkal felszerelve

Beépítés

Kör keresztmetszetű légcsatornákhoz
Tetszőleges pozícióban felszerelhetők a burkolaton lévő matricán jelzett légáramlási irány figyelembevételével
A karbantartásához hozzáférést kell biztosítani
A ventilátortól, a meleg levegő továbbszállítására szolgáló légcsatornákat, minden fűteni kívánt helyiségbe ki kell építeni

Kiírási szöveg minta

A meleg levegő elosztására szolgáló kandalló ventilátor, 0°С és +150°С közötti elszívott léghőmérséklet tartományban, a légáramon kívül elhelyezett, beépített hővédelemmel és automatikus újraindítással felszerelt 230V/1f-ú motorral, előrehajkó lapátozású centrifugális ventilátorral, tűzálló ásványgyapot hő-és hangszigetelő anyaggal bélelt horganyzott acél házzal. CAIROX típus: CFV

Rendelési példa

CFV 150

CFV = Kandallóventilátor típusa

150 = Névleges csatlakozó átmérő, mm-ben

Tartozékok, kiegészítők

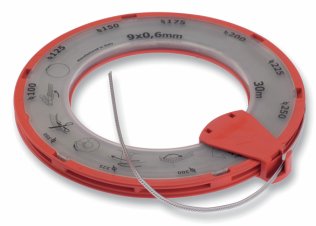

Acél pántszalag, CRA

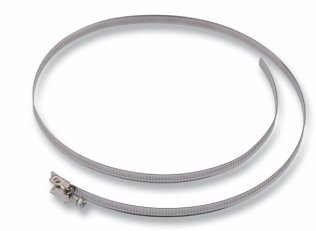

Rozsdamentes AWA-bilincs, MCA

Opciók

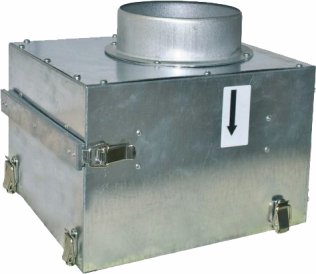

CFV-FF: Kivehető, tisztítható fém szűrő (G3 osztályú). A szűrő a készülékházhoz gyorscsatlakozókkal rögzítve a könnyebb hozzáférhetőség és tisztítás érdekében
CFV-KF: Kiszerelhető keverő kamra beépített termosztatikus szabályzású szeleppel a szállított levegő szűrésűhez (G3 osztályú). A keverő kamra a készülékházhoz gyorscsatlakozókkal rögzítve a könnyebb hozzáférhetőség és tisztítás érdekében

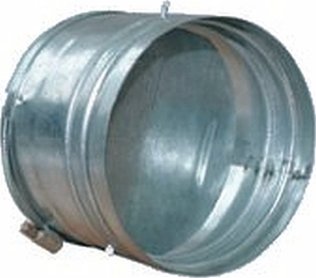

CFV-GF: Visszacsapó csappantyú. A levegő visszaáramlásának megakadályozására. Ventilátor elem konfiguráció, mely a CFV-KF keverő kamrából és a CFV-GF visszacsapó csappantyúból áll, megvédi a meghajtó motort a túlhevüléstől egy by-pass ágon keresztül
