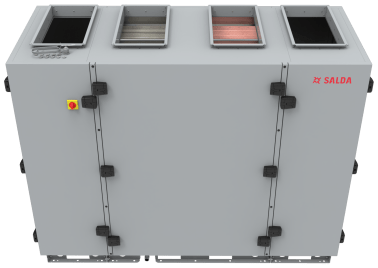

AmberAir Compact S CXV • Kompakt légkezelő felső csonk csatlakozással
- [Műszaki adatok] Adatlap
Jellemzők
- Szigetelt
- Befúvásra / Elszívásra
- Falsíkra
- Eurovent
- 4000 m³/h-ig
Brand: Salda
Az AmberAir Compact S CXV a legújabb generációs, Eurovent minősítéssel rendelkező, felső légoldali csonkozású kompakt légkezelő berendezéscsalád, amelyet energiatakarékos EC-motoros ventilátorokkal, magas hatásfokú kereszt-ellenáramú kondenzációs vagy entalpiás hővisszanyerővel, valamint befúvó és elszívó oldali szűrőkkel és érzékelőkkel szereltek fel. A készülékbe gyárilag integrált MCB automatika és vezérlőegység biztosítja a megbízható működést a teljes üzemeltetési időszak alatt.
A berendezés többféle kivitelben rendelhető:
- beépített elektromos utófűtő kaloriferrel
- beépített melegvizes utófűtő kaloriferrel
- hidegvizes hűtő kaloriferrel (légcsatornába építhető kivitelben)
- DX kaloriferrel (légcsatornába építhető kivitelben)
- vagy akár kalorifer nélküli változatban
A gyárilag beépített hőcserélők jelentősen csökkentik a telepítési költségeket, és minimálisra mérséklik a külső tartozékokhoz szükséges helyigényt.
Az egyedi készülékház kialakítás egyszerű karbantarthatóságot tesz lehetővé, míg a nagy légszállítási kapacitás (akár 4000 m³/h) és a felső csonkcsatlakozás helytakarékos megoldást kínál más berendezések telepítése mellett.
Felhasználási területek:
- Ipari és háztartási környezet
- Iskolák, irodaházak, bevásárlóközpontok, szállodák
- Ipari létesítmények
- Stb.
Kivitel
- Porszórt festékkel bevont panelek, akusztikai és hőszigeteléssel (50 mm)
- Felső oldali légcsatlakozások a könnyebb telepítés érdekében
- Kondenzációs vagy entalpiás kereszt-ellenáramú hővisszanyerő
- Friss levegő szűrés: ePM1 55% (F7) hatékonyságú szűrő, amely kiszűri a pollent, penészspórákat és porrészecskéket
- Elhasznált levegő szűrés: ePM10 65% (M5)
- Lég- és hőhídmentes panelszerkezet, amely minimálisra csökkenti a külső és belső légszivárgást. A magas fokú légzárás megakadályozza, hogy az elszívott levegő keveredjen a friss levegővel
- Paneltulajdonságok (EN1886 szerint tesztelve):
- Szilárdsági osztály: D1(M)
- Légszivárgási osztály -400 Pa-nál: L1(M)
- Légszivárgási osztály +700 Pa-nál: L1(M)
- Szűrő szivárgási osztály: F9(M)
- Hőátbocsátási osztály: T2
- Hőhíd besorolási osztály: TB2
- Kompakt méret: úgy tervezték, hogy beférjen egy 890 mm széles (90×210 cm) szabvány ajtón
- Moduláris kialakítás: 2000-es méretig egy modulban, e felett 2 vagy 3 modulban szállítva
- Magas hatásfokú kereszt-ellenáramú hővisszanyerő, akár 83%-os hatékonysággal (száraz hőmérséklet, EN308 szerint)
- Alapkeret és lábak a padlóra történő telepítéshez
- Gyárilag beépített vezérlőpanel (MCB)
- Plug&Play gyengeáramú kábelezés a gyors üzembe helyezéshez
- Intelligens fagyvédelem 100%-os bypass-csappantyúval
- Állandó légmennyiség-szabályozás (CAV) alapfelszereltségként
- Változó légmennyiség-szabályozás (VAV) opcióként
- Beltéri kivitel
- Légszállítási tartomány: 500 – 4000 m³/h
Beépítés
- Beépítési helyzet: padlóra vagy falra
- Légoldali csonkok helyzete: függőleges irányban
- Balos vagy jobbos kezelési oldallal,
Kiírási szöveg minta
Eurovent minősítésű, felső légoldali csatlakozó csonkokkal ellátott kompakt légkezelő egység, EC-motoros ventilátorokkal, magas hatásfokú kondenzációs vagy entalpiás kereszt-ellenáramú hővisszanyerővel, befúvó és elszívó oldali szűrőkkel és érzékelőkkel, 100%-os byapass-szal, a készülékbe integrált MCB automatika és vezérlőegységgel, gyári gyengeáramú kábelezéssel, szendvicsszerkezetű, porszórt festékkel bevont panelekkel, akusztikai és hőszigeteléssel (50 mm), balos vagy jobbos kezelési oldallal, lábakkal, padlóra vagy fali szereléshez. Gyárilag készülékbe épített elektromos vagy melegvizes utófűtővel, légcsatornába építhető hidegvizes vagy DX kaloriferrel, vagy kalorifer nélküli változatban. Külön tételben kiírt külső fali távvezérlővel (SA-Control), modbus csatlakozó modullal (MB-Gateway). CAIROX típus: AmberAir Compact S-CXV
Rendelési példa
AmberAir Compact S-CX-2000-V-E-R-C1
AmberAir Compact S = Kompakt hővisszanyerős légkezelő típusa
CX = kondenzációs kereszt-ellenáramú hővisszanyerővel (CXE = entalpiás kereszt-ellenáramú hővisszanyerővel)
2000 = Méretnagység (névleges légszállítás, m3/h-ban)
V = Felső légoldali csatlakozás
E = Beépített elektromos utófűtővel (W = Beépített melegvizes kaloriferrel)
R = Jobbos kezelési oldal (L = Balos kezelési oldal)
C1 = C2 korrózióállósági osztályú panellel (C1 AlZn = C4 korrózióállósági osztályú panellel)
Tartozékok, kiegészítők
- Fali távvezérlő, SA-Controller
- MODBUS hálózati csatlakozó modul, MB GATEWAY
- Opcionális CO2, nyomás érzékelő vagy légmennyiség jeladó
Műszaki jellemzők
- 100%-os, motoros bypass zsalu
- Rozsdamentes acél csepptálca - magas vízelvezetési hatékonyság (95%)
- -40°C és +40°C közötti hőmérsékleti működési tartomány
- Gyári, beépített vezérlő rendszer, beépített páratartalom érzékelővel
- Szendvicsszerkezetű panelek
- Poliuretán szigetelés (45 mm)
- Horganyzott acél, C3 osztályú porbevonatú panelek
