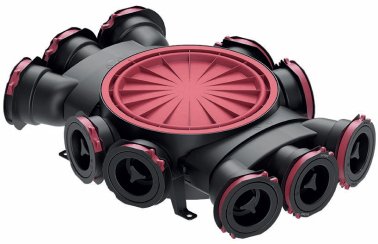

OP DB • OctoPLUS alapmodul

- [Műszaki adatok] Adatlap
- [Kiválasztási diagram] Adatlap
- [Revit (RFA)] BIM
Jellemzők
- Műanyag
- Szigeteletlen
- Befúvásra / Elszívásra
- Felszerelés két cső/idom közé
Brand: Cairox
Kivitel
- Polipropilén anyagból
- Az elosztó doboz a következő részeket tartalmazza (gyárilag összeszerelt egységként szállítjuk):
- Alapmodul 4 oldali csatlakozóval - 1 darab
- 3x75mm csatlakozó modul elliptikus tömítéssel - 2 darab
- Fedél tömítéssel - 2 db
- Szerelőgyűrű a flexibilis csőhöz - 10 db
- Végzáró sapka tömítéssel - 10 db
- Moduláris felépítés, amely vízszintes és függőleges irányban os lehetővé teszi a bővítést további elosztó dobozokkal 10db, NA75-ös csatlakozási az alapkonfigurációban
- Az osztódobozhoz csatlakoztatható a felső oldali légcsatorna idom (NA125/160/200) és az oldalsó oldali légcsatorna idom (NA125/160)
- A legmagasabb légtömörségi osztály - ATC1 az EN 17192 szabvány szerint
Beépítés
- Falsíkra vagy födémre
- OP Flex-hez és/vagy OP ISD-hez csatlakoztatva
Kiírási szöveg minta
Az elosztódoboz közvetlenül a lakásszellőztető egységhez csatlakozik légcsatornán keresztül. Szennyeződésálló polipropilénből, legfeljebb 10db, NA75 mm-es flexibilis cső csatlakozással, az EN 17192 szabvány szerinti ATC1 légtömörségi osztállyal. Egy rendszer telepítéshez két osztódoboz - a befúvó és az elszívó levegőhöz - használata szükséges. CAIROX típus: OP DB
Rendelési példa
OP DB
OP DB = Elosztódoboz típusa
