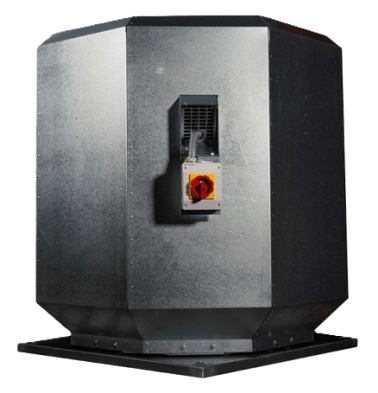

ROOF-HM • Füstelszívó tetőventilátor függőleges kifúvással (F400)

[Műszaki adatlap] Adatlap
[Jelleggörbék] Adatlap

Jellemzők

Brand: Cairox

Függőleges kifúvású elszívó füstelszívó tetőventilátort (F400) olyan épületek számára tervezték, amelyeknél szükség van tűz esetén a füst elvezetésére, mint pl. mélygarázsok, bevásárlóközpontok, kórházak, iskolák, színházak, múzeumok stb.

A ventilátor sorozatot magasabb hatásfok és jobb légszállítási teljesítmény jellemzi. A hátrafelé hajló, hegesztett járókerék és a hőszigetelt motor (külső szellőzéssel) lehetővé teszi a folyamatos üzemű működést 120°C-ig (180°C-os rövid idejű csúcsokkal). Tűzvész esetén 400°C hőmérsékleten 120 percig (F400).
Akár 55.000 m³/h légszállítási és 2000 Pa statikus külső nyomásveszteség tartományig.

Kivitel

Elszívási léghőmérséklet:
- F400 max. 400°C S2 üzemben (tűzvédelem)
- Folyamatos üzemben (S1): max. 120°C
Alapkeret bemeneti kúppal acéllemezből
A járókerék hátrahajló lapátozású a jó hatásfok és az alacsony zajszint érdekében, anyaga horganyzott acél.

Járókerék NI EN-ISO 21940-11 G 6.3 szerint kiegyensúlyozva
Tengelyre ékelt, légáramon kívül elhelyezett motor mely külső levegő által hűtve
Aszinkron, 3-fázisú motor, IP55-ös védelmi osztállyal, F szigetelési osztállyal, alkalmas S1 üzemre, B5 építési típus, IEC / EEC (UNEL MEC) előírás szerint
Elektromos betáplálás: 400V/3f/50 Hz
Külső elektromos bekötődoboz a könnyű szerelhetőség érdekében

Beépítés

Elhelyezés a tűztéren kívüli
Függőleges irányban kültérbe, tetőre szerelve (sík felületre)
Légtechnikai cső végére
Kültéri telepítés fűtött helyiségek fölé
Hóterhelési osztály: 0

Kiírási szöveg minta

Függőleges kifúvású, füstelszívó tetőventilátor (F400/2h), horganyzott acél lemezből, tengelyre ékelt, légáramon kívüli 400V/3f/50Hz-s meghajtómotorral, EN-ISO 21940-11 G 6.3 szerint kiegyensúlyozott, acél anyagú hátrahajló járókerékkel, alapkerettel, IP55-ös védettséggel, gyárilag felszerelt elektromos bekötődobozzal. CAIROX típus ROOF-HM

Rendelési példa

ROOF-HM 714 T F400

ROOF-HM = Füstelszívó tetőventilátor típusa

71 = Nominális járókerék átmérő, mm-ben (710mm)

4 = pólusszám

T = 400V/3f-ú elektromos betáplálás

F400 = 400°C/2h-s kivitel

Tartozékok, kiegészítők

Belépő oldali benyúlás elleni védőrács, FPG-DU (csak szabad beömlés esetén)
Belépő oldali flexibilis csatlakozás, FC-DU-HT
Belépő oldali gravitációs visszacsapó csappantyú, GS-HM
Biztonsági/szerviz kapcsoló, SW-HM-HT
Hangcsillapító lábazati elem, SIL-HM
