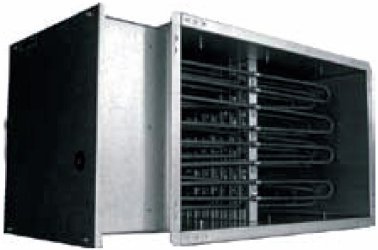

RVA • Elektromos fűtőkalorifer, ON/OFF

• Vezérlés - ON/OFF külső jel
• Ház: AluZinc
• Fűtőszál: rozsdamentes acél
• 35 mm-es csatlakozó keret
• 2db beépített hővédelmi termosztát
• Két lépcsős túlfűtés elleni védelem:
  • Az első fokozat az 50°C elérése esetén kapcsol be (automatikus újraindítás)
  • A második fokozat a 100°C elérése után kapcsol be (újraindítás a házon található gombbal)

• Négyszög keresztmetszetű légcsatornába. Az elektromos fűtőkalorifer vízszintesen telepíthető úgy, hogy az elektromos csatlakozódoboz felfelé vagy oldalra néz
• Nem telepíthető robbanásveszélyes és agresszív anyagú környezetbe
• Csak a tiszta/szűrt levegő felmelegítésére vagy előmelegítésére használhatók
• Csak beltéri telepítésre
• Amennyiben az elektromos fűtőkalorifer úgy kerül telepítésre, hogy véletlenül érintkezhessen a fűtőszállal, úgy benyúlás elleni védőrács használata kötelező
• NINCS gyárilag beépített hőmérséklet érzékelő, MINDEN esetben külső légcsatorna hőmérséklet érzékelőt szükséges alkalmazni (K07 termékcsoport)
• Az elektromos hálózatra történő beszerelést csak szakképzett villanyszerelő végezheti el. A tápkábelt a fűtőelem teljesítményének arányában kell kiválasztani. Ezeknek a fűtőelemeknek a felszerelésekor szigorúan be kell tartani az érvényben lévő szabványokat és előírásokat. A telepítésen belül egy elektromos leválasztó automata megszakítót (nem tartozék) kell elhelyezni, az elektromos hálózatból való szakaszolás miatt. Az automatikus kismegszakítót a fűtőelem teljesítménye és névleges áramfelvétele alapján kell kiválasztani (lásd az elektromos adattáblát a fűtőtest burkolatának tetején), és B karakterisztikával kell rendelkeznie. Az áramerőssége megegyezik az elektromos adattáblán feltüntetett értékekkel. A fűtőkalorifert földelni kell.

Négyszög keresztmetszetű elő-, vagy utófűtő elektromos fűtőkalorifer acélból, ON/OFF vezérléssel, maximális 50°C-os kilépő hőmérséklettel, AISI 304 rozsdamentes acél anyagú fűtőszálakkal, 35 mm-es csatlakozó kerettel. A kívánt minimális légsebesség a kaloriferen 1.5 m/s! Két lépcsős túlmelegedés elleni védelem automatikus újraindítással, és manuális újraindító gombbal. A beépítési méret 400x200 mm-től egészen 1000x500 mm névleges csatlakozó méretig, a teljesítmény tartomány pedig 3000W-tól 90000W-ig terjed. Elektromos betáplálás: 230V AC vagy 400V AC. Külön tételben kiírt hőmérséklet érzékelővel és pulzerrel. CAIROX típus: RVA

RVA 40 x 20/06-3F

RVA= Elektromos fűtőkalorifer típusa

40 = Névleges csatlakozási szélesség, x10 mm-ben (400 mm)

20 = Névleges csatlakozási magasság, x10 mm-ben (200 mm)

06 = Névleges fűtési teljesítmény, kW-ban

3F = Elektromos betáplálás 3-fázis/400V (1f= 1 fázis/230V, 2f= 2 fázis/400V)

• Légcsatorna hőmérséklet érzékelő, TG-K
  • TG-K330 : 0-30°C
  • TG-K360 : 0-60°C
• Helyiség hőmérséklet érzékelő, TG-R
  • TG-R430 : 0-30°C hőmérsékleti érték állítási lehetőség
  • TG-R530 : 0-30°C

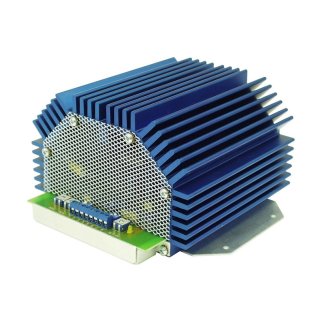

• TRIAC-os szabályzók, PULSER vagy RV3
