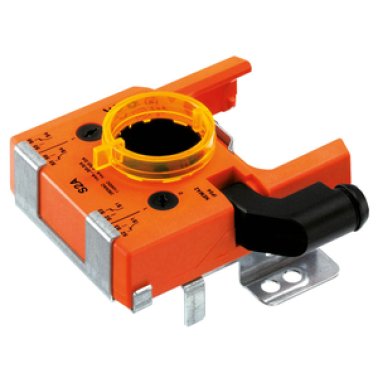

S2A-F • Segédkapcsoló BELIMO zsalumozgató motorhoz

Kiegészítő

[Műszaki adatlap] Adatlap

Jellemzők

Brand: Belimo

Két segédkapcsoló zsalukhoz, állítható kapcsolási ponttal a pozíció jelzéséhez, illetve a kapcsolási pozíciók aktiválásához, szögbeállítástól függetlenül. Mindegyik típusú rugúvisszatérítésű zsalumozgatóhoz megfelelő (NF..A.., SF..A.., LF..).

Kivitel

2x SPDT, 0...100%, beállítható
Beállítható kapcsolási pont
Burkolattípus: UL 2-es burkolattípus
Környezeti hőmérséklet: -30...50°C
IP védelem: IP54
NEMA védelmi mód: NEMA 2
Tápellátás vezérlésének csatlakozása: Kábel 1 m, 6x 0.75 mm²
Segédkapcsoló impulzus feszültsége: 4 kV
Segédkapcsoló kapcsolási tlehesítménye:
- 1 mA...3 A (0.5 A indukciós), DC 5 V...AC 250 V /
- 1 mA...0.5 A (0.2 A indukciós; L/R = 3.4 ms), DC
- 5 V...DC 110 V
Segédkapcsoló kapcsolási pontjai: Beállítható a hajtómű teljes 0...1 forgástartományában. Előre beállítható skálázással

Beépítés

A tartólemez adaptálással pozitívan illeszkedik a rögzítőbilincsre (zsaluhajtóművek) vagy a helyzetjelzéshez (forgó hajtóművek), és a pozíciót közvetlenül a mikrokapcsolók vezérlő bütykeihez továbbítja
A kültéri alkalmazásokra csak akkor van lehetőség, ha az eszköz nincs közvetlenül kitéve (tenger)víznek, hónak, jégnek, napsugárzásnak vagy agresszív gázoknak, valamint biztosított, hogy a környezeti körülmények mindenkor az adatlapnak megfelelő küszöbértékeken belül maradnak
A beszerelést kizárólag az erre jogosult szakszemélyzet végezheti. Beszereléskor kérjük, figyeljen az összes érvényes törvényi vagy intézményi előírásra.
A készüléket kizárólag a gyártás helyén szabad felnyitni. Nem tartalmaz olyan alkatrészeket, melyet a felhasználó cserélhet ki vagy szerelhet meg.
A kábeleket tilos eltávolítani a készülékből.
A készülék elektromos alkatrészeket tartalmaz és tilos a háztartási hulladékkal együtt kiselejtezni. Vegyen figyelembe minden helyileg érvényes előírást és követelményt.

Kiírási szöveg minta

Két darab segédkapcsoló zsalukhoz, állítható kapcsolási ponttal a pozíció jelzéséhez, illetve a kapcsolási pozíciók aktiválásához, szögbeállítástól függetlenül, 0...100%, beállíthatósággal, IP54-s védelmi osztállyal. 1m-es, 3x 0.75 mm² keresztmetszetű tápellátó vezetékkel. Mindegyik típusú rugó-visszatérítésű zsalumozgatóhoz megfelelő (NF..A.., SF..A.., LF..). CAIROX típus: S2A-F
