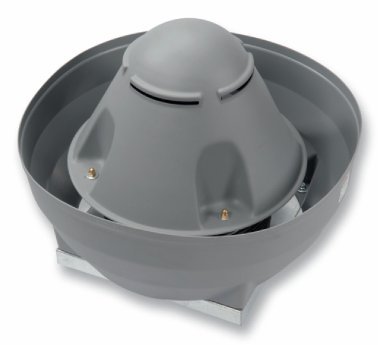

RFV • Tetőventilátor függőleges kifúvással

[Műszaki adatok] Adatlap
[Jelleggörbék] Adatlap

Jellemzők

Brand: Cairox

Centrifugális tetőventilátor függőleges kifúvással, közvetlen tetőre vagy tetőáttörésen keresztül légcsatorna hálózatra való csatlakoztatással, lakó-, kereskedelmi és ipari épületek levegő elszívásához.
A ventilátort úgy tervezték, hogy könnyen telepíthető legyen, magas hatásfok és alacsony zajszint mellett.

Kivitel

Az alapkeret horganyzott acélból készül
A felső burkolat ABS, rajta résekkel a motor megfelelő hűtése érdekében
A járókerék hátrahajló lapátozású a jó hatásfok és az alacsony zajszint érdekében, anyaga horganyzott acél
Madárvédő hálóval
A IEC34-IEC72 előírásainak megfelelő aszinkron motor
A motor, légáramon kívül
Elszívási léghőmérséklet max. +100°C
Alkalmazási külső léghőmérséklet -20°C és +40°C között
Tiszta, vagy enyhén szennyezett levegő elszívására
Védelem: IP55 – szigetelési osztály F – túlmelegedés elleni védelemmel
Elektromos betáplálás: 230 V / 1 fázis 50Hz vagy 400V 3fázis 50Hz
Fordulatszám szabályzásra alkalmas motor: trafós fordulatszám szabályzóval (230V/1f), vagy frekvenciaváltóval (400V/3f)

Beépítés

Kültéri elhelyezésre
Légáram függőleges irányban, tetőre szerelve (sík felületre)
Légtechnikai cső végéhez csatlakoztatva
Kültéri telepítés fűtött helyiségek fölé
Hóterhelési osztály: 0

Kiírási szöveg minta

Függőleges kifúvású, AC-motorral felszerelt tetőventilátor horganyzott acél alapkerettel, ABS házzal, 230V/1f vagy 400V/3f-ú elektromos betáplálással, légáramon kívüli meghajtómotor IP54-es védelmi osztállyal, integrált motorvédelemmel, hátrahajló lapátozású lapátkerékkel, kültéri telepítésre. -20°C és +40°C közötti külső léghőmérséklethez és max. +100°C közötti elszívott léghőmérséklethez. Külön tételben kiírt ventilátor fordulatszám-szabályozóval. CAIROX típus: RFV
