Mi az a tetőventilátor és hogyan működik?
A tetőventilátor olyan légtechnikai berendezés, amelyet közvetlenül az épület tetőszerkezetére szerelnek, és a helyiségben lévő elhasznált, párás vagy szennyezett levegőt vezeti el a szabadba. A készülék jellemzően centrifugális (radiális) kivitelű, a hátrahajló lapátozású járókerék a motor forgása által mozgatott levegőt a ház geometriájának köszönhetően hatékonyan, alacsony zajszint mellett továbbítja. A meghajtómotor a legtöbb kivitelnél a légáramban helyezkedik el, ami hosszabb élettartamot és jobb hőterhelhetőséget biztosít.
A kifúvás iránya szerint két alaptípust különböztetünk meg, a függőleges kifúvású változat egyenesen felfelé engedi ki a levegőt, míg a vízszintes kifúvású kivitel oldalirányban téríti el az áramlást, ez utóbbi ott hasznos, ahol a kilépő levegőt nem szabad közvetlenül felfelé irányítani. Mindkét típus csatlakoztatható közvetlenül a tetőáttörésre, vagy légcsatorna-hálózaton keresztül is.
Mire való a tetőventilátor?
Elhasznált levegő eltávolítása: Lakó- és kereskedelmi épületekben a tetőventilátorok a szellőztető rendszer részeként működnek, és a használt levegőt vezetik ki a tetőn keresztül, olyan légmennyiség mellett is, amelyet egy fali ventilátor már nem tudna kezelni.
Párás vagy szennyezett levegő kivezetése: Fürdőkben, konyhákban és ipari terekben segít megelőzni a páralecsapódásból eredő penészesedést, a szerkezetek korrózióját és a levegőminőség romlását.
Magas hőmérsékletű levegő elszívása: Egyes hőálló kivitelek kifejezetten magas hőmérsékletű levegő mozgatására alkalmasak, jellemzően technológiai folyamatok melletti ipari alkalmazásokban.
Állandó nyomásszabályozás: A korszerűbb, elektronikusan vezérelt modellek automatikusan tartják a rendszerben kívánt légnyomást, így stabil légáramlást biztosítanak a csatornahálózat eltérő üzemi állapotai mellett is.
Friss levegő bejuttatása és hővisszanyerés: A komplex rendszerek nemcsak elszívnak, hanem friss levegőt is juttatnak a térbe, azt fűtik, hűtik, szűrik, a hővisszanyerésnek köszönhetően pedig csökkentik az épület energiafelhasználását.
Tetőventilátor előnyei
Hatékony hőszabályozás: a felgyülemlett meleg levegő gyors elvezetésével csökkenti a belső hőmérsékletet, ezáltal mérsékli a klímaberendezés terhelését és az energiaköltségeket.
Páratartalom-szabályozás: elvezeti a főzés, zuhanyzás során keletkező párát, megelőzve a penészesedést és a szerkezeti károkat.
Jobb levegőminőség: eltávolítja az elhasznált levegőt, port és szagokat, friss levegőt biztosítva a beltérben.
Épületvédelem: csökkenti a nedvesség és hőfelhalmozódás okozta szerkezeti károkat, növelve az épület élettartamát.
Csendes üzemelés: a motor a tetőszerkezeten kívül helyezkedik el, így a zaj nagy része a szabadban nyelődik el.
Helytakarékos kialakítás: nem foglal helyet a belső térben, esztétikusan illeszkedik a tető síkjába.
Egyszerű telepítés: lapos és döntött tetőre egyaránt gyorsan telepíthető.
Milyen tetőventilátor típusok vannak?

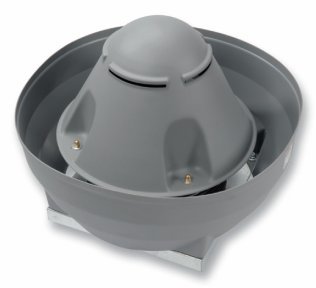

Függőleges kifúvású ventilátor
A függőleges kifúvású tetőventilátor a legelterjedtebb kivitel, a beszívott levegőt egyenesen felfelé, a tető síkjára merőlegesen vezeti ki. Ez a megoldás ideális olyan épületeknél, ahol a kilépő levegő szabad, akadálymentes elvezetése a cél, és nincs szükség az áramlás oldalirányú terelésére.
A kivitel jellemzően horganyzott acél alapkeretre épül, ABS burkolattal, amely egyszerre biztosítja a motor hűtését és a hosszú élettartamot. A hátrahajló lapátozású járókerék jó hatásfokot és alacsony zajszintet eredményez, a motor pedig a légáramon kívül helyezkedik el, így nem érintkezik közvetlenül az elszívott levegővel, ez különösen enyhén szennyezett levegő elszívásánál előnyös. Az egy- vagy háromfázisú AC-motor fordulatszáma külön szabályozóval állítható, a készülék pedig lakó-, kereskedelmi és ipari épületek levegő elszívására egyaránt alkalmas, akár -20°C és +100°C közötti hőmérsékleti tartományban is.

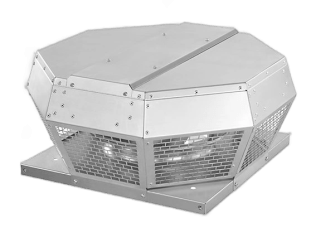

Tetőventilátor vízszintes kifúvással
A vízszintes kifúvású tetőventilátor felépítésében és teljesítményjellemzőiben megegyezik a függőleges kivitellel, a különbség a kilépő légáram irányában van, a levegőt oldalirányban vezeti el a tetősík fölött. Ez a megoldás akkor indokolt, ha a kilépő levegőt nem szabad közvetlenül felfelé kiengedni, például szomszédos épületrészek, tetőfelépítmények vagy egyéb akadályok miatt, illetve ha az esztétikai vagy tervezési szempontok az alacsonyabb, oldalirányú kifúvást kívánják meg.
A kivitel ugyanazokkal a jellemzőkkel rendelkezik, mint a függőleges változat, horganyzott acél alapkeret, ABS burkolat, hátrahajló lapátozású járókerék és a légáramban elhelyezett aszinkron motor. Alkalmazási területe is hasonlóan széles, lakó-, kereskedelmi és ipari épületek elszívó rendszereihez egyaránt választható.
Hangszigetelt tetőventilátor
A hangszigetelt kivitel ott jelent megoldást, ahol a zajszint kritikus tényező, vagy ahol a szokásosnál magasabb hőmérsékletű, agresszívabb levegőt kell elvezetni, jellemzően nagykonyhai elszívó rendszerekben. A ház ilyenkor nem horganyzott acélból, hanem tengervíz-álló alumíniumból készül, ami magasabb korrózióállóságot biztosít, belül pedig 40 mm vastag ásványgyapot szigetelés csökkenti a zajkibocsátást.
A járókerék ezúttal is hátrahajló lapátozású, de porszórt kivitelben, statikusan és dinamikusan kiegyensúlyozva a vonatkozó szabvány szerint. A motor IE3 energiaosztályú, frekvenciaváltóval vagy fokozatkapcsolóval szabályozható, és beépített túlhevülés-védelemmel rendelkezik. Gyakorlati szempontból fontos kiegészítő a kibillenthető járókerék, amely megkönnyíti a tisztítást, a gyárilag beépített szervizkapcsoló, valamint a csepptálca lefolyóval, ezek együtt teszik a kivitelt tartósan üzemeltethetővé akár 120°C-os elszívási hőmérsékletig.
Tetőventilátor EC motorral
Ez a kivitel a modern, energiahatékony EC-motoros tetőventilátorokat takarja, amelyek a hagyományos AC-motoros megoldásokhoz képest alacsonyabb energiafelvétellel és finomabb, fokozatmentes fordulatszám-szabályozással működnek, jellemzően külső 0–10V-os szabályozóval vagy potenciométerrel vezérelve. A ház itt is alumíniumból készül, 50 mm-es akusztikai és hőszigeteléssel, ami mérsékli az üzemi zajt.
Az EC-motoros tetőventilátorokat elsősorban szellőző- és légkondicionáló rendszerekhez tervezték, tiszta, szennyeződésmentes levegő elszívására. A beépített motorvédelem – túlmelegedés, túlterhelés, blokkolt forgórész elleni védelem, valamint lágy indítás/leállítás – hosszú távon is megbízható üzemet biztosít, a készülék pedig -23°C és +40°C közötti külső hőmérsékleti tartományban alkalmazható.
Alkalmazási területek
A tetőventilátorok elsősorban olyan épületekben nyújtanak megoldást, ahol a hagyományos falra szerelt ventilátorok légszállítási teljesítménye már nem elegendő. Tipikus felhasználási terület az ipari csarnok és üzemcsarnok szellőztetése, ahol nagy légterek folyamatos levegőcseréjét kell biztosítani. Emellett mezőgazdasági épületekben (állattartó telepek, terménytárolók), valamint garázsokban és raktárakban is gyakran alkalmazzák őket.
Lakóépületek, társasházak: a tetőventilátorok a központi szellőzőrendszer részeként működnek, egy-egy egység akár egy teljes lépcsőház vagy társasház szellőztetését is ellátja; ezt a megoldást a panelépületek felújítási programjai is előszeretettel alkalmazzák.
Irodaházak: a központi szellőzőrendszer részeként biztosítják a folyamatos légcserét a munkaterületeken.
Éttermek, nagykonyhák: speciális, magas hőmérsékletű levegő elvezetésére alkalmas, hangszigetelt kivitelek gondoskodnak az elszívásról.
Ipari és középületek tűzvédelmi rendszerei: füstelvezetéshez a szokásosnál jóval magasabb hőállósággal rendelkező típusokat kell választani.
Kiválasztási szempontok
A megfelelő tetőventilátor kiválasztásánál elsőként a szükséges légszállítási teljesítményt (m³/h) és az ehhez tartozó nyomásesést érdemes meghatározni, a szellőztetendő helyiség méretének és rendeltetésének megfelelően. Zajérzékeny környezetben, irodák, lakóépületek közelében a zajszint (dB) kiemelt szempont, ezért ilyen esetekben hangszigetelt házas kivitelek javasoltak.
A motor típusa is befolyásolja a döntést, az AC-motoros változatok megbízható, költséghatékony megoldást kínálnak, míg az EC-motoros kivitelek alacsonyabb energiafogyasztással és finomabb fordulatszám-szabályozással rendelkeznek. Fontos továbbá az elszívott és a külső levegő hőmérséklet-tartománya, füstelvezetésnél ez akár 120°C fölötti is lehet, valamint a védelmi osztály (IP), amely a berendezés időjárás-állóságát garantálja. A tetőszerkezet kialakítása (lapos vagy döntött tető) szintén meghatározza, milyen tetőcsonkra vagy adapterre van szükség a telepítéshez.
Telepítés és karbantartás
A tetőventilátorok telepítése tetőáttörésen keresztül történik, amelynek vízszigetelését szakszerűen kell kialakítani a beázás elkerülése érdekében. A készülékeket fűtött helyiségek fölé, kültéri elhelyezésre tervezték, ezért fontos a hóterhelési osztálynak megfelelő rögzítés is.
A karbantartás igénye kivitelenként eltérő, a legtöbb modell golyóscsapágyas motorral készül, amely gyakorlatilag karbantartásmentes üzemet tesz lehetővé. A tisztítást megkönnyíti, hogy egyes típusoknál a járókerék kibillenthető, gyárilag beépített szervizkapcsolóval pedig biztonságosan leállítható a berendezés karbantartás előtt. A madárvédő rács rendszeres ellenőrzése és tisztítása szintén hozzájárul a hosszú távú, zavartalan működéshez.
